Un cable que mejora al encogerse

Un cable que mejora al encogerse#

Cada cable de cobre dentro de un chip empeora al adelgazarlo: los electrones rebotan contra las paredes y la resistencia sube. Un equipo probó lo contrario con nanohilos de arseniuro de niobio (NbAs), un semimetal de Weyl. Al encoger el hilo hasta 40 nanómetros, la resistividad bajó.

El hallazgo: un nanohilo de NbAs de 40 nm alcanza 10,5 ± 1,9 µΩ·cm, ~70 % menos que el mismo material en bloque. Y, de paso, conduce el calor como un metal (109,68 W/m·K, en la liga del rutenio y el cobalto).

Gráfica clave#

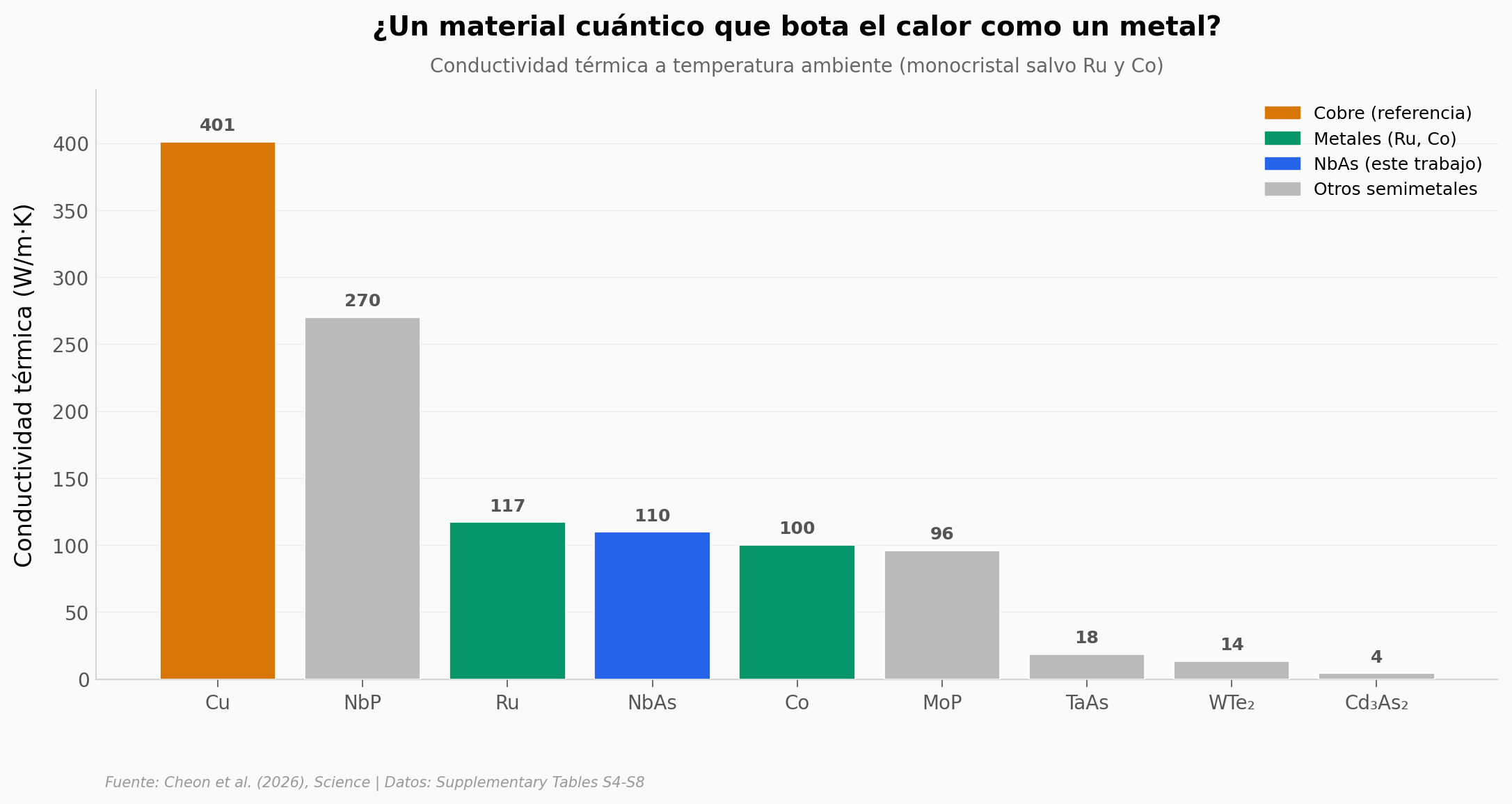

Conductividad térmica: NbAs en la liga de los metales

Reproducir#

Abrir en Colab

O localmente:

pip install pandas matplotlib numpy
jupyter execute notebook.ipynb

Datos#

Transcritos de las tablas del material suplementario (mismo DOI):

  • datos/conductividad_termica_materiales.csv — conductividad térmica de 16 materiales (metales y semimetales topológicos), Tabla S7.

  • datos/densidad_corriente_ruptura.csv — corriente de ruptura de 14 conductores nanoscópicos, Tabla S5.

  • datos/composicion_edx.csv — proporción atómica Nb:As de bulk + 4 nanohilos (EDX), Tabla S4.

  • datos/dielectricos_low_k.csv — dieléctricos low-k para gestión térmica del chip, Tabla S8.

Límites honestos#

  • La curva resistividad-vs-diámetro (el hallazgo central) vive en una figura del paper paywalled; aquí se cita del abstract, no se re-mide.

  • El mecanismo de «conducción dominada por la superficie» lo atribuyen cálculos DFT, no una medición directa.

  • El cobre todavía supera al NbAs en corriente de ruptura y en conductividad térmica absoluta. La ventaja del NbAs está en la resistividad a diámetros pequeños.

Contenido
