Una memoria hecha de UN electrón

Un electrón. Ese es todo el hardware que necesita esta memoria para guardar un bit. No mil, no cien: uno solo, atrapado en un espacio diminuto.

Suena imposible, porque al encoger un dispositivo de memoria la propia física empieza a jugar en contra: los bordes del aparato «ahogan» la señal del electrón. Y aun así, un equipo lo consiguió. Añadir o quitar un electrón desplaza el voltaje umbral de la memoria medio voltio (~0,5 V)… y ahí se queda.

Paper: Robust single-electron memory with quantum states manipulation · Science, 2026

Datos: Main figure data — Figshare

Video: (pendiente)

¿Por qué es tan difícil una memoria de un electrón?

Toda memoria guarda información como carga eléctrica atrapada. El sueño de la miniaturización es llegar al límite: un electrón = un bit. El problema aparece justo cuando encoges el dispositivo. Al reducir el área, se dispara la capacitancia de borde (fringe capacitance): los campos eléctricos de los bordes empiezan a pesar más que el interior y tapan la señal del único electrón que quieres leer.

El equipo esquivó ese muro con una estructura coplanar — drenaje, canal y fuente sobre el mismo plano — hecha con un canal ultradelgado (material 2D). Esa geometría suprime la capacitancia de borde. Veamos qué muestran sus datos.

# ══════════════════════════════════════════════════════════════
# Configuración — modifica estos valores para explorar
# ══════════════════════════════════════════════════════════════
VTH_FISICO_UN_ELECTRON = 0.5     # Desplazamiento físico de Vth por un electrón (voltios)
AREA_MINIATURA_NM2 = 100         # Área de almacenamiento "agresiva" (nm2) donde se ve el contraste
FUENTE = 'Fuente: Liu et al. (2026), Science | Datos: Figshare'
COLOR_2D = '#2563EB'             # Canal 2D (este trabajo)
COLOR_ALERTA = '#DC2626'         # Valor de referencia / actual
COLOR_MEDIO = '#D97706'          # Bulk intermedio
COLOR_GRUESO = '#BBBBBB'         # Bulk grueso
COLOR_ANADIR = '#059669'         # Operación "añadir electrón"
COLOR_NANO = '#7C3AED'           # Bulk nanomaterial

import os, urllib.request
import numpy as np
import pandas as pd
import matplotlib.pyplot as plt

# Estilo CaM (local -> /tmp inyectado en container -> GitHub raw)
BASE = 'https://raw.githubusercontent.com/Ciencia-a-Mordiscos/lab/main'
style_file = '../../cam.mplstyle'
if not os.path.exists(style_file):
    style_file = '/tmp/cam.mplstyle'
    if not os.path.exists(style_file):
        urllib.request.urlretrieve(f'{BASE}/cam.mplstyle', style_file)
plt.style.use(style_file)

os.makedirs('figuras', exist_ok=True)

# Carga de los 4 datasets (Figs 1d, 2d, 3b, 3c)
senal    = pd.read_csv('datos/senal_vs_area.csv')       # Fig 1d
escalera = pd.read_csv('datos/escalera_electron.csv')   # Fig 2d
retenc   = pd.read_csv('datos/retencion.csv')           # Fig 3b
bench    = pd.read_csv('datos/benchmark.csv')           # Fig 3c

grosores = [float(x) for x in sorted(senal.canal_grosor_nm.unique())]
tiempos  = [float(t) for t in retenc.tiempo_retencion_s.tolist()]
print(f'senal vs area : {len(senal):>3} filas | grosores de canal: {grosores} nm')
print(f'escalera      : {len(escalera):>3} filas | operaciones: {list(escalera.operacion.unique())}')
print(f'retencion     : {len(retenc):>3} filas | tiempos: {tiempos} s')
print(f'benchmark     : {len(bench):>3} filas | tipos: {list(bench.tipo_dispositivo.unique())}')

senal vs area : 114 filas | grosores de canal: [0.7, 10.0, 20.0] nm
escalera      :  30 filas | operaciones: ['quitar', 'anadir']
retencion     :   5 filas | tiempos: [1.0, 10.0, 100.0, 1000.0, 5000.0] s
benchmark     :  21 filas | tipos: ['bulk_industrial', 'bulk_nanomaterial', 'canal_2D_este_trabajo']

Aquí está.

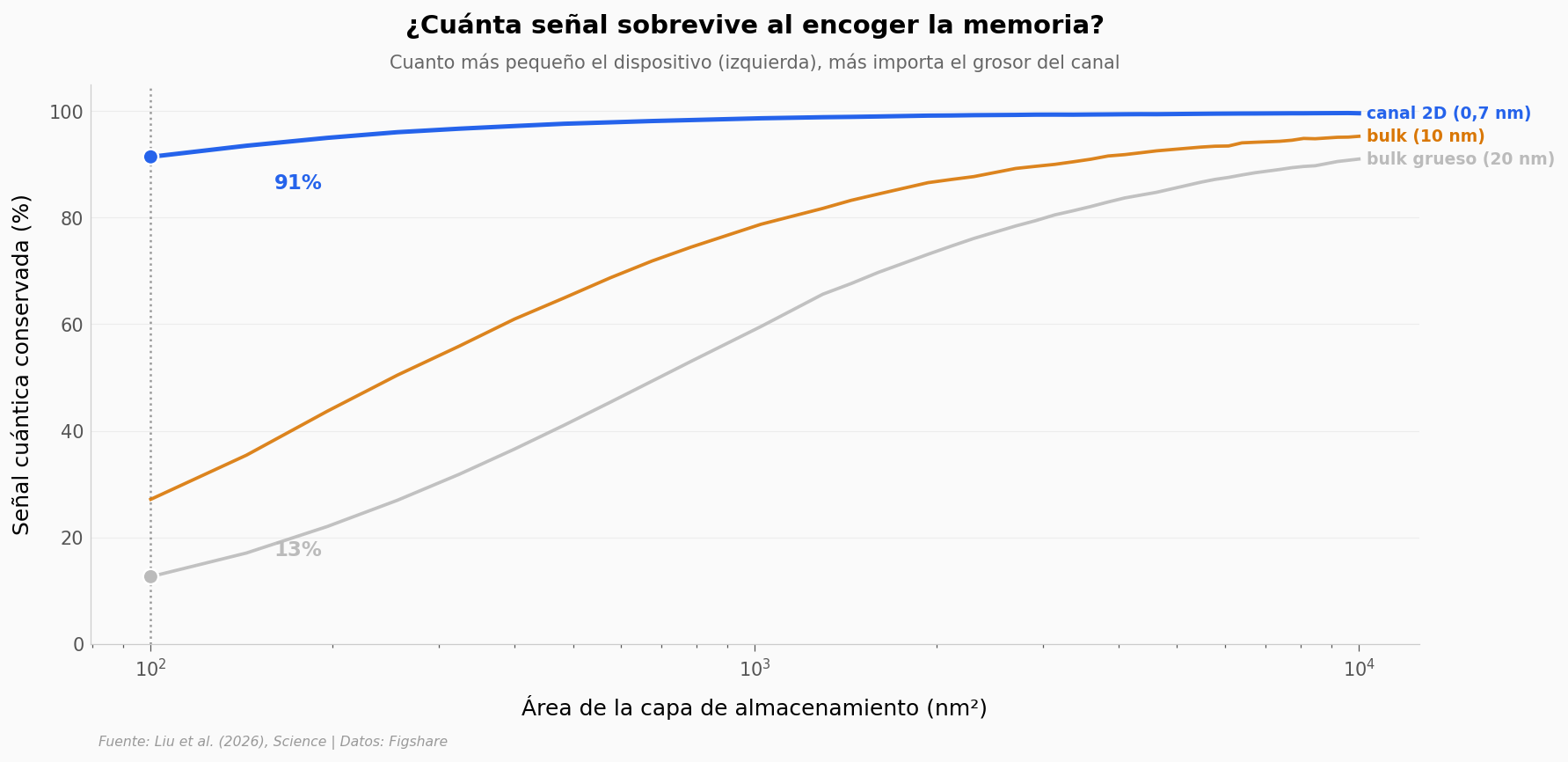

Lo primero que hicieron fue encoger la memoria y ver cuánta señal cuántica sobrevivía.

# Grafica hero: senal cuantica (%) vs area de almacenamiento, por grosor de canal
fig, ax = plt.subplots(figsize=(13, 5.5))

estilos = [
    (0.7, COLOR_2D,     'canal 2D (0,7 nm)',   2.4, 1.0),
    (10.0, COLOR_MEDIO, 'bulk (10 nm)',        1.8, 0.9),
    (20.0, COLOR_GRUESO,'bulk grueso (20 nm)', 1.8, 0.9),
]
for tch, color, label, lw, alpha in estilos:
    sub = senal[senal.canal_grosor_nm == tch].sort_values('area_almacen_nm2')
    ax.plot(sub.area_almacen_nm2, sub.senal_cuantica_pct, '-', color=color,
            linewidth=lw, alpha=alpha, zorder=4)
    ax.text(sub.area_almacen_nm2.iloc[-1] * 1.03, sub.senal_cuantica_pct.iloc[-1],
            label, fontsize=9, color=color, fontweight='bold', va='center')

# Marcar el area "agresiva" donde el contraste es maximo
s07 = senal[(senal.canal_grosor_nm == 0.7)  & (np.isclose(senal.area_almacen_nm2, AREA_MINIATURA_NM2))].senal_cuantica_pct.iloc[0]
s20 = senal[(senal.canal_grosor_nm == 20.0) & (np.isclose(senal.area_almacen_nm2, AREA_MINIATURA_NM2))].senal_cuantica_pct.iloc[0]
ax.axvline(AREA_MINIATURA_NM2, color='#999999', linestyle=':', linewidth=1.2, zorder=2)
ax.scatter([AREA_MINIATURA_NM2, AREA_MINIATURA_NM2], [s07, s20],
           color=[COLOR_2D, COLOR_GRUESO], s=70, edgecolors='white', linewidths=1.2, zorder=6)
ax.annotate(f'{s07:.0f}%'.replace('.', ','), xy=(AREA_MINIATURA_NM2, s07), xytext=(AREA_MINIATURA_NM2*1.6, s07-6),
            fontsize=11, fontweight='bold', color=COLOR_2D)
ax.annotate(f'{s20:.0f}%'.replace('.', ','), xy=(AREA_MINIATURA_NM2, s20), xytext=(AREA_MINIATURA_NM2*1.6, s20+4),
            fontsize=11, fontweight='bold', color=COLOR_GRUESO)

ax.set_xscale('log')
ax.set_xlabel('Área de la capa de almacenamiento (nm²)')
ax.set_ylabel('Señal cuántica conservada (%)')
ax.set_title('¿Cuánta señal sobrevive al encoger la memoria?', fontsize=14, fontweight='bold', pad=28)
ax.text(0.5, 1.03, 'Cuanto más pequeño el dispositivo (izquierda), más importa el grosor del canal',
        transform=ax.transAxes, fontsize=10, color='#666666', ha='center')
ax.set_ylim(0, 105)
fig.text(0.13, -0.03, FUENTE, fontsize=7.5, color='#999999', style='italic')
plt.savefig('figuras/senal_vs_area.png', dpi=200, bbox_inches='tight')
plt.show()

En el tamaño más agresivo — un área de solo 100 nm² — el canal ultradelgado de 0,7 nm conserva el 91% de la señal cuántica, mientras que el canal grueso de 20 nm se queda en apenas 13%. Unas 7 veces más señal, solo por adelgazar el canal.

Esa es la supresión de la capacitancia de borde en acción: con un canal delgado, los bordes dejan de ahogar al electrón. A la derecha, cuando el dispositivo es grande, todos los grosores rinden parecido — el problema solo aparece al miniaturizar, que es justo donde la memoria de un electrón tiene que vivir.

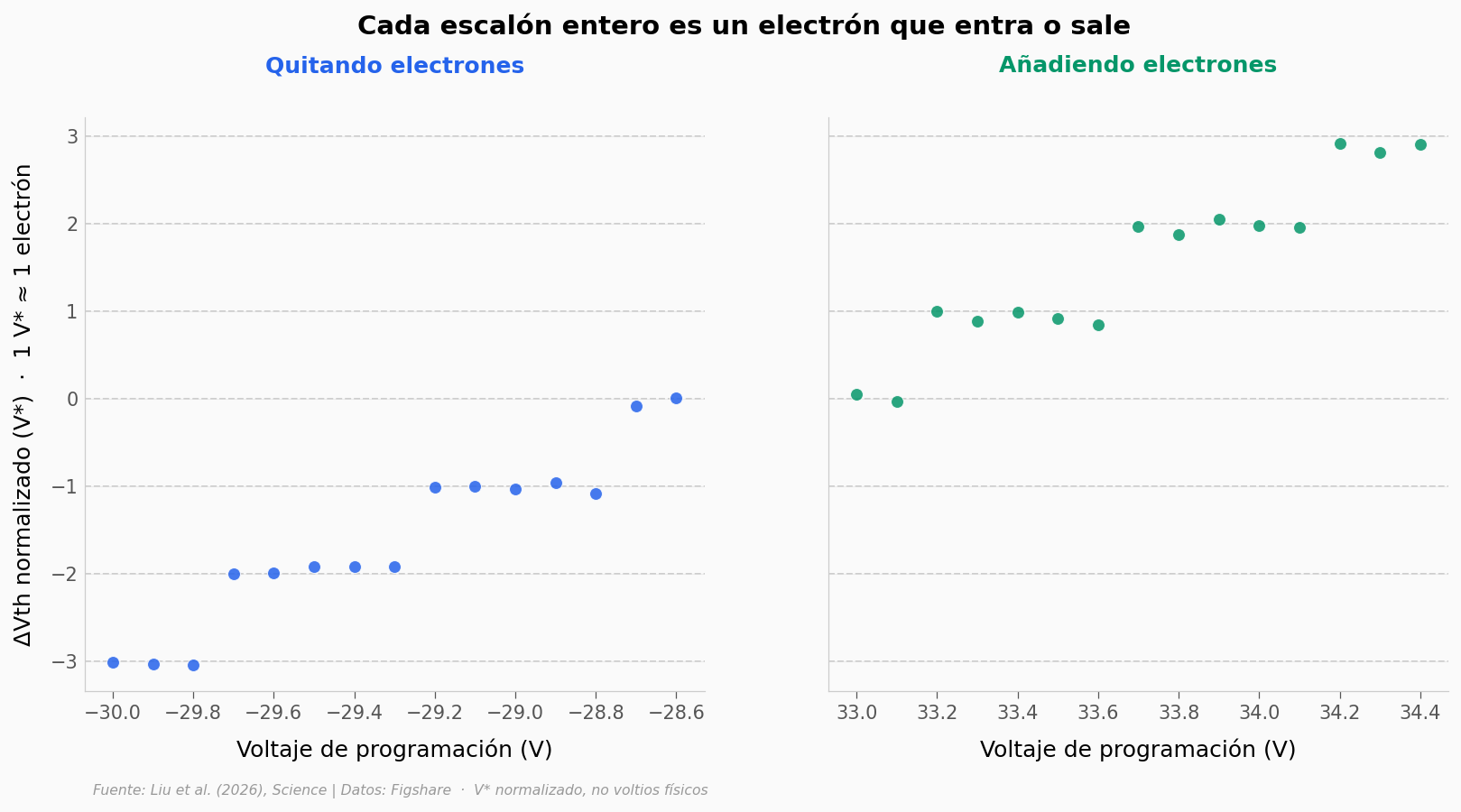

Contando electrones de a uno

Que la señal sobreviva está bien. Pero, ¿de verdad se mueve un electrón a la vez? Si es así, al empujar el voltaje de programación el desplazamiento no debería subir suave, sino a escalones: un electrón, otro electrón, otro más.

# Escalera cuantica: delta-Vth (normalizado en V*) vs voltaje de programacion
# V* es una unidad NORMALIZADA: 1 V* ~ el salto de un electron (NO son voltios fisicos)
fig, (axq, axa) = plt.subplots(1, 2, figsize=(13, 5.5), sharey=True)

quitar = escalera[escalera.operacion == 'quitar'].sort_values('programming_vgs_v')
anadir = escalera[escalera.operacion == 'anadir'].sort_values('programming_vgs_v')

axq.scatter(quitar.programming_vgs_v, quitar.delta_vth_vstar, color=COLOR_2D,
            s=45, alpha=0.85, edgecolors='white', linewidths=0.5, zorder=5)
axa.scatter(anadir.programming_vgs_v, anadir.delta_vth_vstar, color=COLOR_ANADIR,
            s=45, alpha=0.85, edgecolors='white', linewidths=0.5, zorder=5)

# Lineas de referencia en enteros = "un electron, dos electrones..."
for nivel in range(-3, 4):
    for ax in (axq, axa):
        ax.axhline(nivel, color='#CCCCCC', linewidth=0.9, linestyle='--', zorder=1)

axq.set_title('Quitando electrones', fontsize=12, fontweight='bold', color=COLOR_2D)
axa.set_title('Añadiendo electrones', fontsize=12, fontweight='bold', color=COLOR_ANADIR)
axq.set_xlabel('Voltaje de programación (V)')
axa.set_xlabel('Voltaje de programación (V)')
axq.set_ylabel('ΔVth normalizado (V*)  ·  1 V* ≈ 1 electrón')
fig.suptitle('Cada escalón entero es un electrón que entra o sale', fontsize=14, fontweight='bold', y=1.02)
fig.text(0.13, -0.03, FUENTE + '  ·  V* normalizado, no voltios físicos', fontsize=7.5, color='#999999', style='italic')
plt.savefig('figuras/escalera_electron.png', dpi=200, bbox_inches='tight')
plt.show()

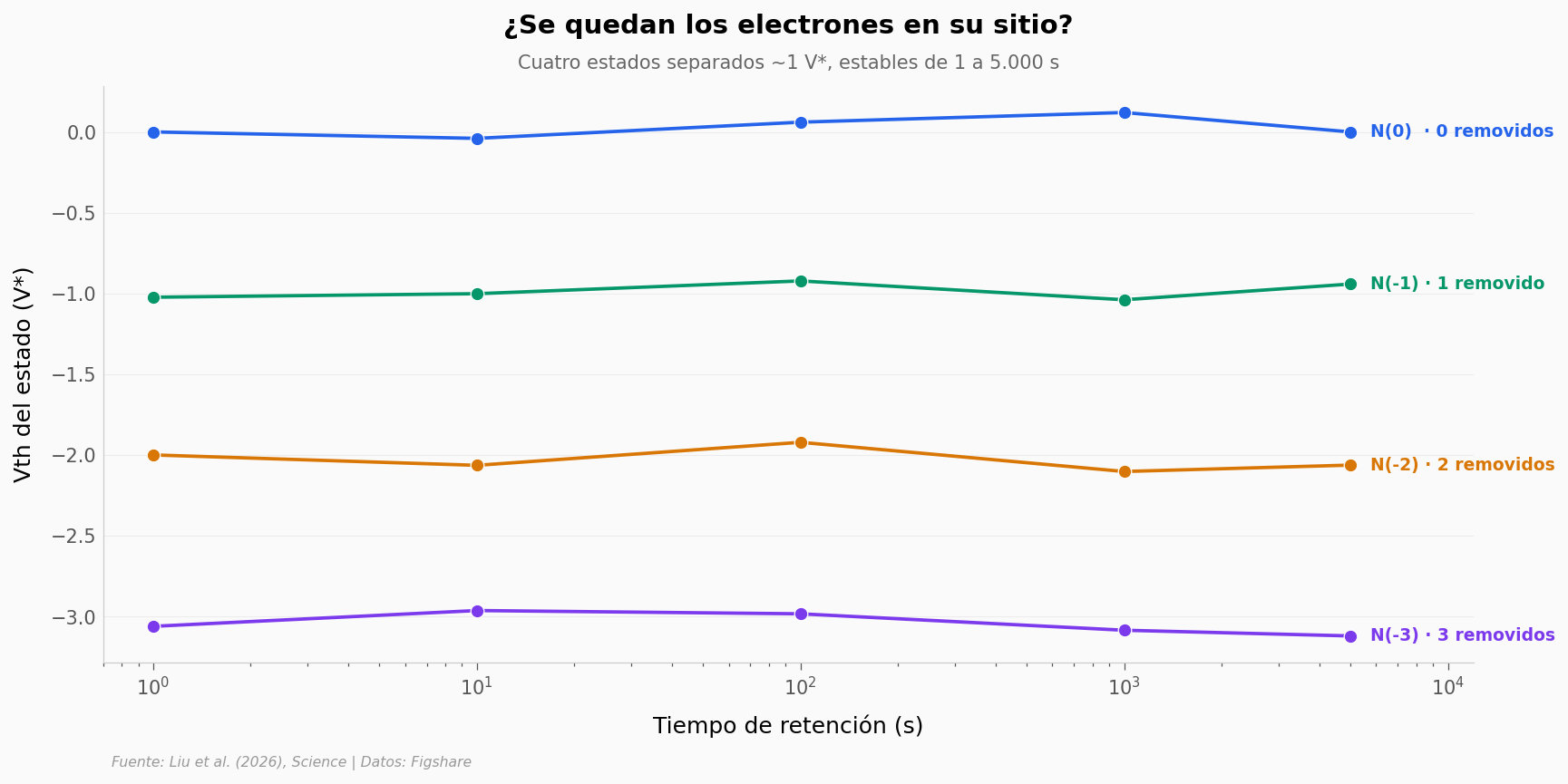

¿Y se quedan quietos?

Contar electrones de a uno es media victoria. La otra mitad: que el estado no se borre. Una memoria sirve si, después de escribir, la información sigue ahí un rato largo. El equipo dejó cuatro estados distintos — con 0, 1, 2 y 3 electrones removidos — y midió su voltaje desde 1 segundo hasta 5.000 segundos.

# Retencion: Vth de 4 estados (V*) vs tiempo (escala log), 1 s -> 5000 s
fig, ax = plt.subplots(figsize=(13, 5.5))

estados = [
    ('vth_N0_vstar',  'N(0)  · 0 removidos',  COLOR_2D),
    ('vth_Nm1_vstar', 'N(-1) · 1 removido',   COLOR_ANADIR),
    ('vth_Nm2_vstar', 'N(-2) · 2 removidos',  COLOR_MEDIO),
    ('vth_Nm3_vstar', 'N(-3) · 3 removidos',  COLOR_NANO),
]
t = retenc.tiempo_retencion_s
for col, label, color in estados:
    ax.plot(t, retenc[col], 'o-', color=color, markersize=7, linewidth=1.8,
            markeredgecolor='white', markeredgewidth=0.6, zorder=5)
    ax.text(t.iloc[-1] * 1.15, retenc[col].iloc[-1], label, fontsize=9,
            color=color, fontweight='bold', va='center')

# Separacion entre estados vs ruido (rigor: reemplaza a Cohen's d en un estudio de dispositivo)
medias = np.array([retenc[c].mean() for c, _, _ in estados])
sd_media = np.mean([retenc[c].std(ddof=1) for c, _, _ in estados])
sep_media = np.mean(np.abs(np.diff(medias)))
razon = sep_media / sd_media

ax.set_xscale('log')
ax.set_xlabel('Tiempo de retención (s)')
ax.set_ylabel('Vth del estado (V*)')
ax.set_title('¿Se quedan los electrones en su sitio?', fontsize=14, fontweight='bold', pad=28)
ax.text(0.5, 1.03, 'Cuatro estados separados ~1 V*, estables de 1 a 5.000 s',
        transform=ax.transAxes, fontsize=10, color='#666666', ha='center')
ax.set_xlim(0.7, 12000)
fig.text(0.13, -0.03, FUENTE, fontsize=7.5, color='#999999', style='italic')
plt.savefig('figuras/retencion.png', dpi=200, bbox_inches='tight')
plt.show()

print(f'Separacion media entre estados: {sep_media:.2f} V*')
print(f'Ruido medio (sd) por estado   : {sd_media:.3f} V*')
print(f'Razon separacion/ruido        : {razon:.0f} : 1  -> estados nitidamente resueltos')

Separacion media entre estados: 1.02 V*
Ruido medio (sd) por estado   : 0.063 V*
Razon separacion/ruido        : 16 : 1  -> estados nitidamente resueltos

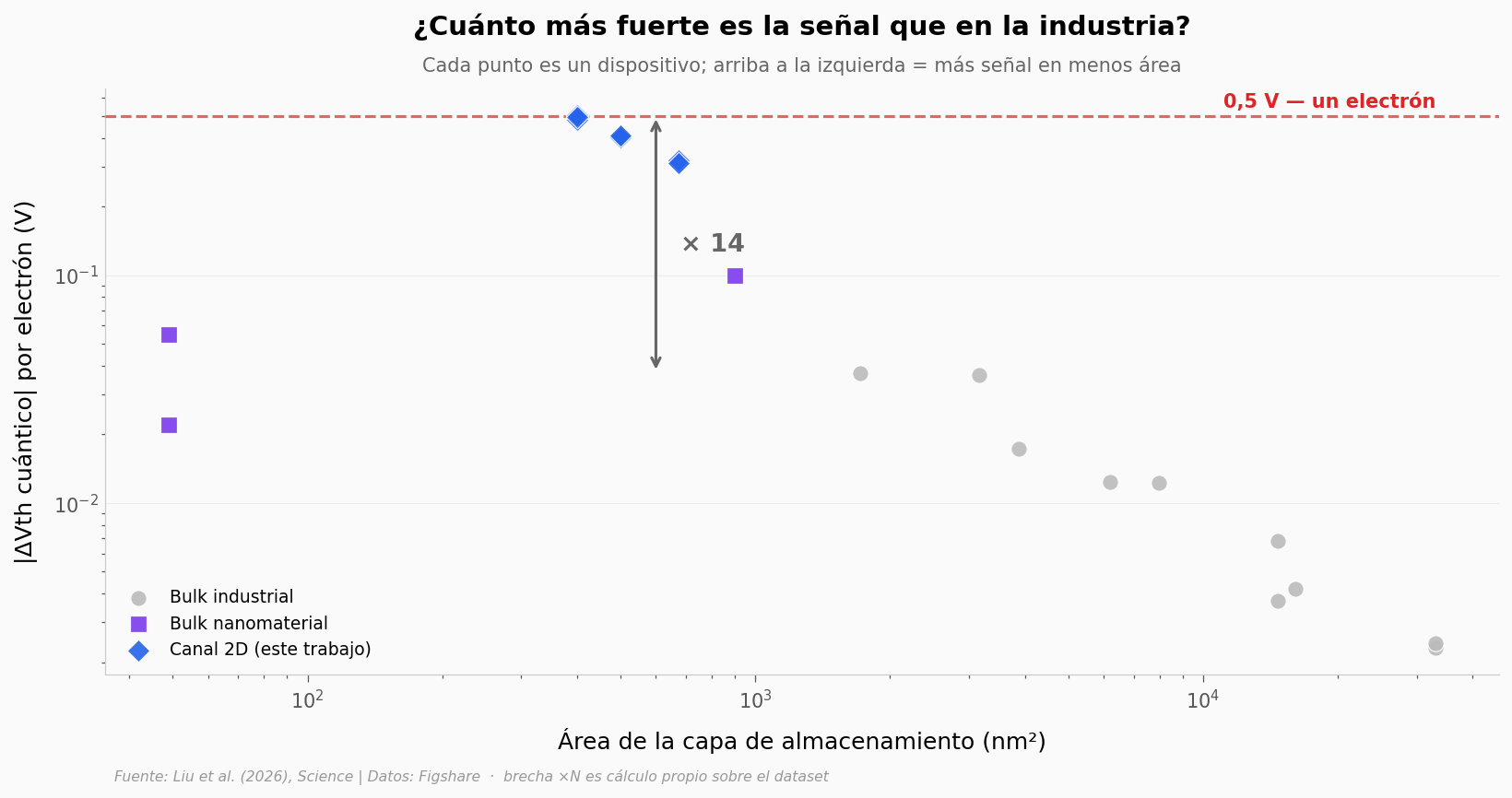

Medio voltio. ¿Es mucho?

Un desplazamiento de 0,5 V por un electrón suena abstracto. La forma honesta de medir si es grande es compararlo con lo que logran otros dispositivos de memoria al mismo juego: cuánta señal por electrón sacan según su área.

# Benchmark: |delta-Vth cuantico| fisico (V) vs area, por familia de dispositivo
# Sirve de cierre de anomalia: el canal 2D queda muy por encima de la nube industrial
fig, ax = plt.subplots(figsize=(13, 5.5))

familias = [
    ('bulk_industrial',       'Bulk industrial',         COLOR_GRUESO, 'o'),
    ('bulk_nanomaterial',     'Bulk nanomaterial',       COLOR_NANO,   's'),
    ('canal_2D_este_trabajo', 'Canal 2D (este trabajo)', COLOR_2D,     'D'),
]
for tipo, label, color, marker in familias:
    sub = bench[bench.tipo_dispositivo == tipo]
    ax.scatter(sub.area_almacen_nm2, sub.delta_vth_quantum_v, color=color, marker=marker,
               s=70, alpha=0.9, edgecolors='white', linewidths=0.6, zorder=5, label=label)

# Referencia: 0,5 V = el shift por un electron que reporta el paper
ax.axhline(VTH_FISICO_UN_ELECTRON, color=COLOR_ALERTA, linewidth=1.5, linestyle='--', alpha=0.7, zorder=3)
ax.text(bench.area_almacen_nm2.max(), VTH_FISICO_UN_ELECTRON * 1.05,
        '0,5 V — un electrón', fontsize=10, fontweight='bold', color=COLOR_ALERTA, ha='right', va='bottom')

# Cuantificar la brecha 2D vs industrial (calculo propio sobre el dataset)
max_2d  = bench[bench.tipo_dispositivo == 'canal_2D_este_trabajo'].delta_vth_quantum_v.max()
max_ind = bench[bench.tipo_dispositivo == 'bulk_industrial'].delta_vth_quantum_v.max()
ratio = max_2d / max_ind
ax.annotate('', xy=(600, max_2d), xytext=(600, max_ind),
            arrowprops=dict(arrowstyle='<->', color='#666666', lw=1.5))
ax.text(680, np.sqrt(max_2d * max_ind), f'× {ratio:.0f}',
        fontsize=13, fontweight='bold', color='#666666', va='center')

ax.set_xscale('log')
ax.set_yscale('log')
ax.set_xlabel('Área de la capa de almacenamiento (nm²)')
ax.set_ylabel('|ΔVth cuántico| por electrón (V)')
ax.set_title('¿Cuánto más fuerte es la señal que en la industria?', fontsize=14, fontweight='bold', pad=28)
ax.text(0.5, 1.03, 'Cada punto es un dispositivo; arriba a la izquierda = más señal en menos área',
        transform=ax.transAxes, fontsize=10, color='#666666', ha='center')
ax.legend(fontsize=9, loc='lower left', framealpha=0.9)
fig.text(0.13, -0.03, FUENTE + '  ·  brecha ×N es cálculo propio sobre el dataset', fontsize=7.5, color='#999999', style='italic')
plt.savefig('figuras/benchmark.png', dpi=200, bbox_inches='tight')
plt.show()

print(f'Canal 2D (max)        : {max_2d:.3f} V')
print(f'Bulk industrial (max) : {max_ind:.3f} V')
print(f'Ventaja del canal 2D  : x {ratio:.1f}')

Canal 2D (max)        : 0.503 V
Bulk industrial (max) : 0.037 V
Ventaja del canal 2D  : x 13.6

Lo que los datos soportan

Afirmación	¿Soportada?	Detalle
Cambiar un electrón desplaza Vth ~0,5 V (no volátil)	✅	El máximo físico del canal 2D en el benchmark es 0,50 V, coincide con el 0,5 V del abstract
El canal 2D conserva mucha más señal al miniaturizar	✅	A 100 nm²: 91% (0,7 nm) vs 13% (20 nm), ~7× más señal
La carga entra/sale de a un electrón (escalones)	✅	Plateaus en múltiplos enteros de V* al quitar (0,-1,-2,-3) y añadir (0,+1,+2,+3)
Los estados son estables (retención)	✅	4 estados separados ~1 V*, con ruido sd≈0,06 V* → separación/ruido ≈16:1, de 1 a 5.000 s
Señal ~14× mayor que dispositivos bulk industriales	✅	Cálculo propio: 0,50 V (2D) vs 0,037 V (industrial) = ×13,6

Cómo leer estos números. V* es una unidad normalizada de los datos de las escaleras: un escalón de 1 V* equivale a un electrón, y no son voltios físicos. El desplazamiento físico por electrón (los 0,5 V del titular) vive en el benchmark, en voltios reales.

Limitaciones. Es la caracterización de un dispositivo de laboratorio, no una línea de producción: retención medida hasta 5.000 s (no años), sin datos de resistencia a ciclos ni de variación entre chips. La ventaja de ×14 es un cálculo nuestro sobre el conjunto de benchmark, no una cifra del abstract.

Ahora tú

1. ¿Cuánta ventaja tiene el canal 2D a otras áreas? Cambia AREA_MINIATURA_NM2 en la celda de configuración (prueba 144, 400, 1000) y vuelve a correr la gráfica hero. ¿A qué tamaño desaparece la ventaja?

2. ¿Qué tan nítidos son los estados de retención? En la celda de abajo ya se calcula el ruido estado por estado. ¿Cuál de los cuatro es el más «ruidoso»?

3. ¿Y si el benchmark usara la mediana en vez del máximo? La ventaja ×14 usa los máximos. Abajo se calcula también con las medianas. ¿Cambia mucho la historia?

# --- EXPERIMENTA AQUI ---
# ¿Cual estado de retencion es el mas ruidoso, y como cambia la ventaja con la mediana?

print('Ruido (sd) por estado de retencion:')
for col, label in [('vth_N0_vstar','N(0)'), ('vth_Nm1_vstar','N(-1)'),
                   ('vth_Nm2_vstar','N(-2)'), ('vth_Nm3_vstar','N(-3)')]:
    print(f'  {label:5s}: sd = {retenc[col].std(ddof=1):.3f} V*')

print()
med_2d  = bench[bench.tipo_dispositivo == 'canal_2D_este_trabajo'].delta_vth_quantum_v.median()
med_ind = bench[bench.tipo_dispositivo == 'bulk_industrial'].delta_vth_quantum_v.median()
print(f'Ventaja con MAXIMOS  : x {max_2d/max_ind:.1f}')
print(f'Ventaja con MEDIANAS : x {med_2d/med_ind:.1f}')
print('El titular usa el maximo del canal 2D: la punta mas extrema del dataset.')

Ruido (sd) por estado de retencion:
  N(0) : sd = 0.063 V*
  N(-1): sd = 0.051 V*
  N(-2): sd = 0.071 V*
  N(-3): sd = 0.067 V*

Ventaja con MAXIMOS  : x 13.6
Ventaja con MEDIANAS : x 42.6
El titular usa el maximo del canal 2D: la punta mas extrema del dataset.

Fuentes

Paper: Robust single-electron memory with quantum states manipulation
Science, 2026-07-16

Datos: Main figure data (Fig 1-4) — Robust single-electron memory with quantum states manipulation
Figshare, 2026-07-15

10 afirmaciones del notebook verificadas contra estas fuentes
