El CO₂ enfría la estratosfera (y eso amplifica su forzamiento)#
El CO₂ no solo calienta el suelo: enfría la estratosfera. Y ese enfriamiento amplifica su propio efecto invernadero.
Paper: Cohen et al. (2026) — Stratospheric cooling and amplification of radiative forcing with rising carbon dioxide — Nature Geoscience
DOI: 10.1038/s41561-026-01965-8
🎬 Video corto: [Pendiente]
Lo que hicieron#
El equipo de Cohen usó un modelo radiativo idealizado (Konrad — una columna 1D que resuelve transferencia radiativa con química atmosférica fija) y lo corrió a seis concentraciones de CO₂: desde 0,25 × pre-industrial (70 ppm) hasta 8 × pre-industrial (2240 ppm). Para cada escenario midieron el perfil vertical de temperatura desde la superficie hasta la mesosfera, y calcularon el forzamiento radiativo en el tope de la atmósfera.
En paralelo cruzaron esos resultados teóricos con tendencias decadales reales: 36 modelos CMIP6 y 3 reanálisis (ERA5, JRA-55, MERRA-2).
La pregunta de fondo: ¿por qué la huella vertical del CO₂ es así de característica — calentar abajo, enfriar arriba — y por qué la tropopausa no se mueve?
# ══════════════════════════════════════════════════════════════
# Configuración — modifica estos valores para explorar
# ══════════════════════════════════════════════════════════════
CO2_PI = 280 # ppm — pre-industrial baseline
ESCENARIO_HERO = '2xPI' # qué doubling resaltar
NIVEL_REFERENCIA_HPA = 100 # tropopausa
FUENTE = 'Fuente: Cohen et al. (2026), Nature Geoscience | Datos: Zenodo 16929030'
COLOR_PI = '#2563EB' # azul CaM — baseline
COLOR_2XPI = '#DC2626' # rojo — perturbación
COLOR_REANALYSIS = '#D97706' # amber — observación
COLOR_GRIS = '#BBBBBB' # CMIP6 spread
# ── Setup ────────────────────────────────────────────────────
import os, sys, urllib.request
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
import matplotlib.colors as mcolors
# Estilo CaM (local → fallback raw GitHub)
style_file = '../../cam.mplstyle'
if not os.path.exists(style_file):
style_file = '/tmp/cam.mplstyle'
if not os.path.exists(style_file):
urllib.request.urlretrieve(
'https://raw.githubusercontent.com/Ciencia-a-Mordiscos/lab/main/cam.mplstyle',
style_file)
plt.style.use(style_file)
os.makedirs('figuras', exist_ok=True)
# ── Carga ────────────────────────────────────────────────────
konrad = pd.read_csv('datos/konrad_perfil_temperatura.csv')
cmip6 = pd.read_csv('datos/cmip6_tendencia_vertical.csv')
heating = pd.read_csv('datos/tasas_calentamiento_por_especie.csv')
erf_dbl = pd.read_csv('datos/forzamiento_vs_doubling.csv')
erf_sst = pd.read_csv('datos/forzamiento_vs_sst.csv')
print(f"Konrad: {konrad['escenario'].nunique()} escenarios × {konrad.groupby('escenario').size().iloc[0]} niveles verticales")
print(f"CMIP6: {cmip6.groupby('familia')['modelo'].nunique().to_dict()} modelos")
print(f"ERF/IRF: {len(erf_dbl)} doublings + {len(erf_sst)} valores de SST")
Konrad: 6 escenarios × 128 niveles verticales
CMIP6: {'CMIP6': 36, 'Reanalysis': 3} modelos
ERF/IRF: 4 doublings + 7 valores de SST

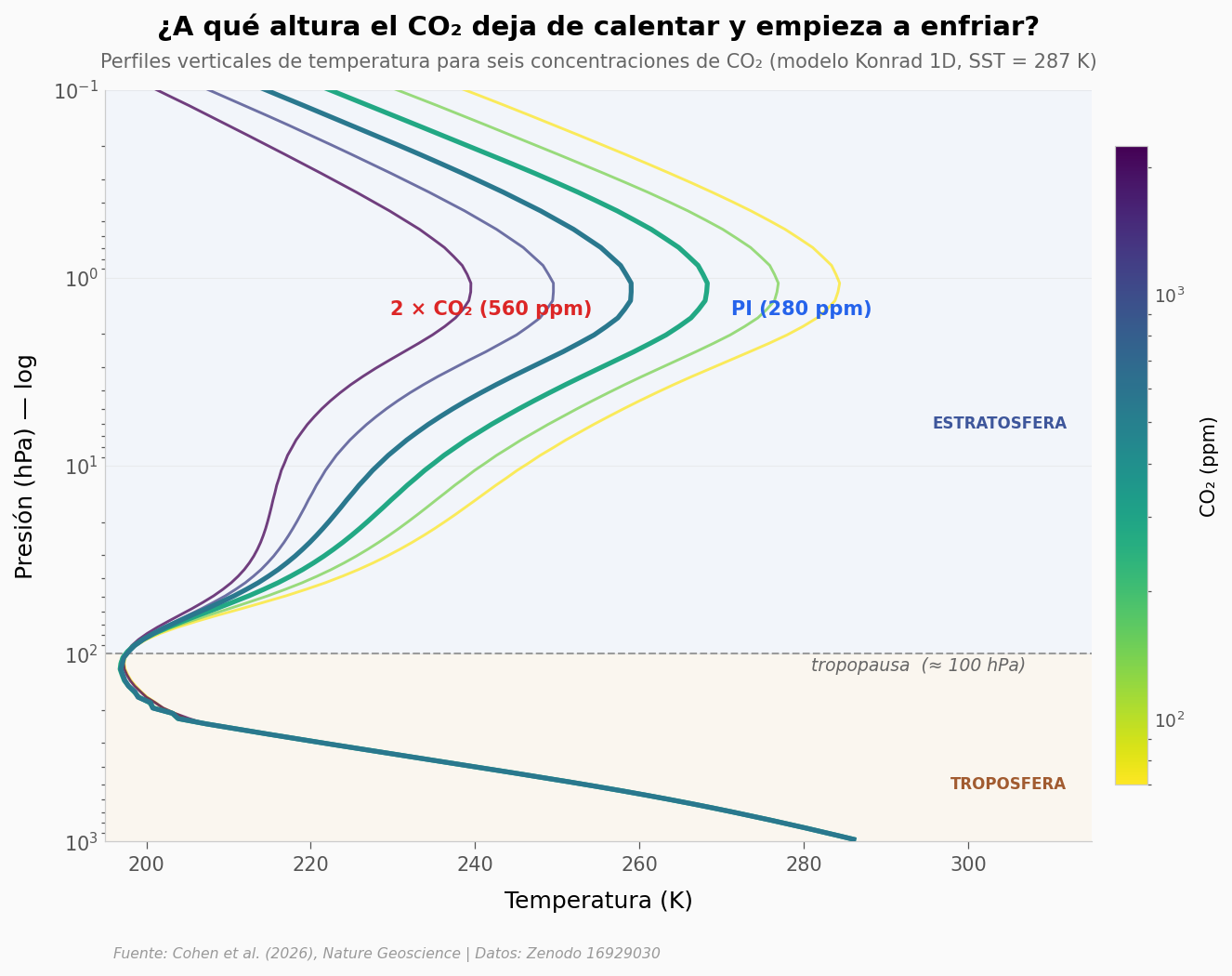

Aquí está.#
fig, ax = plt.subplots(figsize=(11, 7))
# Orden de escenarios y mapeo a CO2 en ppm
orden = ['0.25xPI', '0.5xPI', '1xPI', '2xPI', '4xPI', '8xPI']
ppm_map = {'0.25xPI': 70, '0.5xPI': 140, '1xPI': 280, '2xPI': 560, '4xPI': 1120, '8xPI': 2240}
# Colormap viridis_r para CO2 creciente
norm = mcolors.LogNorm(vmin=70, vmax=2240)
cmap = plt.cm.viridis_r
for esc in orden:
sub = konrad[konrad['escenario'] == esc].sort_values('presion_hpa')
color = cmap(norm(ppm_map[esc]))
lw = 2.5 if esc in ('1xPI', '2xPI') else 1.4
alpha = 1.0 if esc in ('1xPI', '2xPI') else 0.75
ax.plot(sub['temperatura_k'], sub['presion_hpa'],
color=color, linewidth=lw, alpha=alpha, zorder=5 if esc in ('1xPI','2xPI') else 3)
# Línea de tropopausa
ax.axhline(y=100, color='#666666', linestyle='--', linewidth=1.0, alpha=0.6, zorder=2)
ax.text(307, 105, 'tropopausa (≈ 100 hPa)', fontsize=9, color='#666666',
ha='right', va='top', style='italic')
# Anotaciones inline labels (PI y 2xPI)
sub_pi = konrad[konrad['escenario']=='1xPI'].sort_values('presion_hpa')
sub_2x = konrad[konrad['escenario']=='2xPI'].sort_values('presion_hpa')
# Punto a 3 hPa para etiquetar
def pick_t(df, p_target):
idx = (df['presion_hpa'] - p_target).abs().idxmin()
return df.loc[idx, 'temperatura_k'], df.loc[idx, 'presion_hpa']
t_pi, p_pi = pick_t(sub_pi, 1.5)
t_2x, p_2x = pick_t(sub_2x, 1.5)
ax.text(t_pi + 4, p_pi, 'PI (280 ppm)', color=COLOR_PI, fontsize=10,
fontweight='bold', va='center')
ax.text(t_2x - 4, p_2x, '2 × CO₂ (560 ppm)', color=COLOR_2XPI, fontsize=10,
fontweight='bold', va='center', ha='right')
# Sombrear bandas estratosfera vs troposfera
ax.axhspan(100, 1000, color='#FBBF24', alpha=0.05, zorder=1)
ax.axhspan(0.1, 100, color='#60A5FA', alpha=0.05, zorder=1)
ax.text(312, 500, 'TROPOSFERA', fontsize=8, color='#92400E',
ha='right', va='center', fontweight='bold', alpha=0.85)
ax.text(312, 6, 'ESTRATOSFERA', fontsize=8, color='#1E3A8A',
ha='right', va='center', fontweight='bold', alpha=0.85)
# Colorbar como leyenda de CO2
sm = plt.cm.ScalarMappable(cmap=cmap, norm=norm)
sm.set_array([])
cbar = fig.colorbar(sm, ax=ax, shrink=0.85, pad=0.02)
cbar.set_label('CO₂ (ppm)', fontsize=10)
cbar.ax.tick_params(labelsize=9)
ax.set_yscale('log')
ax.invert_yaxis()
ax.set_xlabel('Temperatura (K)')
ax.set_ylabel('Presión (hPa) — log')
ax.set_xlim(195, 315)
ax.set_ylim(1000, 0.1)
ax.set_title('¿A qué altura el CO₂ deja de calentar y empieza a enfriar?',
fontsize=14, fontweight='bold', pad=28)
ax.text(0.5, 1.03, 'Perfiles verticales de temperatura para seis concentraciones de CO₂ (modelo Konrad 1D, SST = 287 K)',
transform=ax.transAxes, fontsize=10, color='#666666', ha='center')
fig.text(0.13, -0.01, FUENTE, fontsize=7.5, color='#999999', style='italic')
plt.savefig('figuras/perfil_vertical_co2.png', dpi=200, bbox_inches='tight')
plt.show()
Lo que llama la atención:
Abajo, en la troposfera, las curvas casi se tocan. Más CO₂ calienta la superficie, pero la diferencia entre 70 ppm y 2240 ppm es pequeña en esta vista — porque la SST (temperatura superficial del mar) es fija en el modelo (287 K). El calentamiento aquí depende de la dinámica climática que Konrad no captura.
Arriba, las curvas se separan dramáticamente. A 1 hPa (≈ 48 km), pasar de PI a 2 × CO₂ enfría la estratopausa 9,4 K — y a 8 × CO₂, 29 K menos que el escenario pre-industrial. El enfriamiento crece con la altura.
La tropopausa no se mueve. A 100 hPa la temperatura oscila entre 197,61 y 197,89 K para todos los escenarios. La frontera entre troposfera y estratosfera está clavada por la física espectroscópica del CO₂.
Esa es la huella vertical: arriba enfría, abajo calienta, y el límite entre ambas zonas es invariante.

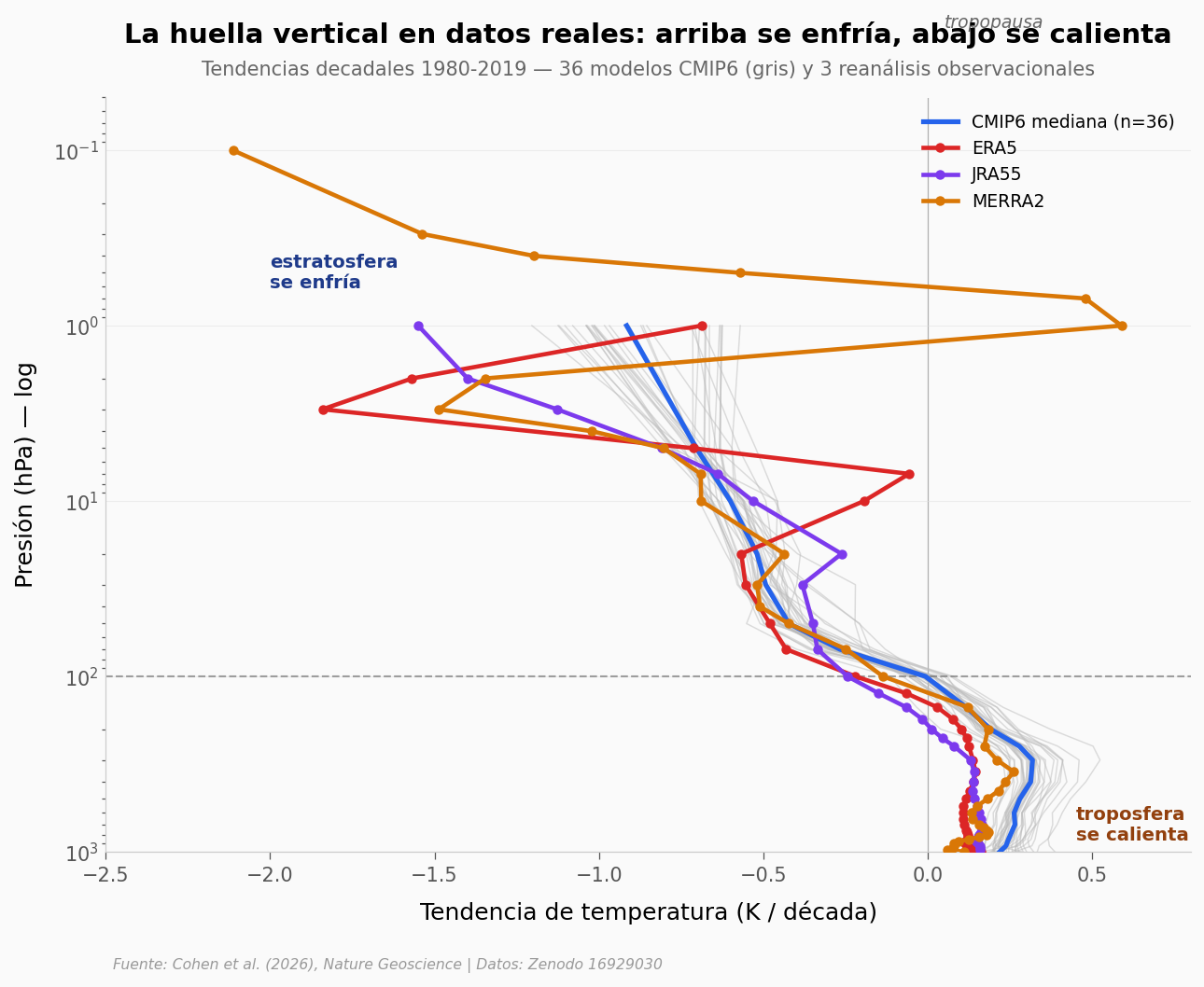

¿Y la atmósfera real?#
Konrad es un modelo idealizado. La pregunta honesta: ¿la atmósfera real está mostrando esta huella? Veamos las tendencias decadales — cuántos grados por década está subiendo (o bajando) la temperatura a cada altura — en 36 modelos CMIP6 y 3 reanálisis observacionales.
fig, ax = plt.subplots(figsize=(10, 7))
# 36 CMIP6 individuales en gris claro
modelos_cmip6 = cmip6[cmip6['familia']=='CMIP6']['modelo'].unique()
for m in modelos_cmip6:
sub = cmip6[(cmip6['familia']=='CMIP6') & (cmip6['modelo']==m)].sort_values('presion_hpa')
ax.plot(sub['tendencia_k_decada'], sub['presion_hpa'],
color=COLOR_GRIS, linewidth=0.7, alpha=0.5, zorder=2)
# Mediana CMIP6
mediana_cmip6 = (cmip6[cmip6['familia']=='CMIP6']
.groupby('presion_hpa')['tendencia_k_decada'].median()
.reset_index().sort_values('presion_hpa'))
ax.plot(mediana_cmip6['tendencia_k_decada'], mediana_cmip6['presion_hpa'],
color=COLOR_PI, linewidth=2.5, label='CMIP6 mediana (n=36)', zorder=5)
# Reanálisis — cada uno como línea distinta
colores_rea = {'ERA5': '#DC2626', 'JRA55': '#7C3AED', 'MERRA2': '#D97706'}
for rea in ['ERA5', 'JRA55', 'MERRA2']:
sub = cmip6[cmip6['modelo']==rea].sort_values('presion_hpa')
if len(sub) > 0:
ax.plot(sub['tendencia_k_decada'], sub['presion_hpa'],
color=colores_rea[rea], linewidth=2.2, label=rea,
marker='o', markersize=4, zorder=6)
# Línea cero
ax.axvline(x=0, color='#666666', linestyle='-', linewidth=0.6, alpha=0.5, zorder=1)
# Tropopausa
ax.axhline(y=100, color='#666666', linestyle='--', linewidth=1.0, alpha=0.6, zorder=2)
ax.text(0.05, 0.02, 'tropopausa', transform=ax.transData,
fontsize=9, color='#666666', style='italic')
# Anotaciones de zonas
ax.text(-2.0, 0.5, 'estratosfera\nse enfría', fontsize=9.5, color='#1E3A8A',
fontweight='bold', ha='left', va='center')
ax.text(0.45, 700, 'troposfera\nse calienta', fontsize=9.5, color='#92400E',
fontweight='bold', ha='left', va='center')
ax.set_yscale('log')
ax.invert_yaxis()
ax.set_xlabel('Tendencia de temperatura (K / década)')
ax.set_ylabel('Presión (hPa) — log')
ax.set_xlim(-2.5, 0.8)
ax.set_ylim(1000, 0.05)
ax.set_title('La huella vertical en datos reales: arriba se enfría, abajo se calienta',
fontsize=14, fontweight='bold', pad=28)
ax.text(0.5, 1.03, 'Tendencias decadales 1980-2019 — 36 modelos CMIP6 (gris) y 3 reanálisis observacionales',
transform=ax.transAxes, fontsize=10, color='#666666', ha='center')
ax.legend(fontsize=9, loc='upper right', framealpha=0.92)
fig.text(0.13, -0.01, FUENTE, fontsize=7.5, color='#999999', style='italic')
plt.savefig('figuras/tendencias_decadales.png', dpi=200, bbox_inches='tight')
plt.show()

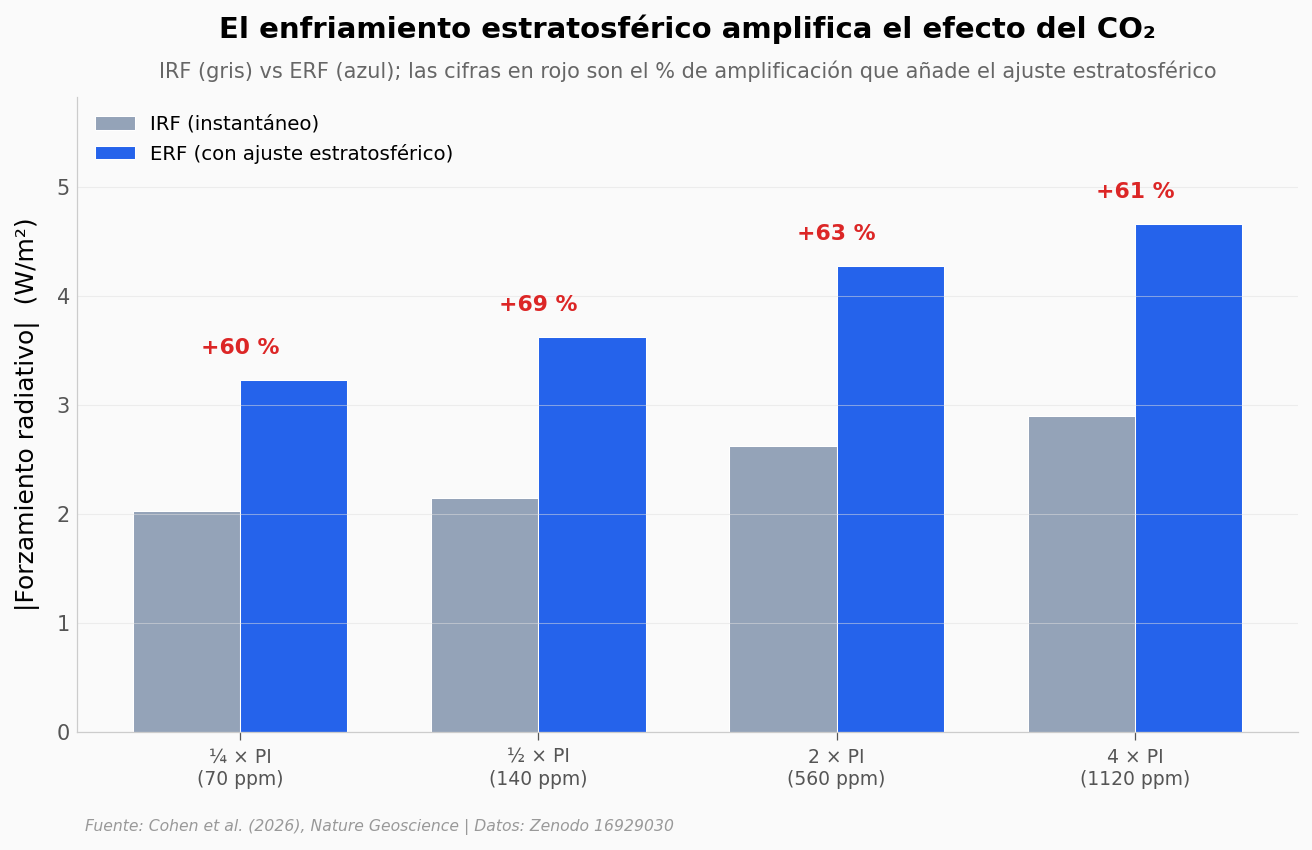

Pero la huella vertical no es solo una marca. Amplifica.#
Aquí entra el concepto clave del paper. El forzamiento radiativo instantáneo (IRF) es lo que mide el efecto invernadero «puro»: cuánta energía atrapa el CO₂ extra antes de que la atmósfera responda. El forzamiento efectivo (ERF) incluye el ajuste de temperatura de la estratosfera — porque al enfriarse, la estratosfera emite menos energía al espacio, así que la atmósfera retiene aún más calor.
La pregunta: ¿cuánto amplifica el enfriamiento estratosférico al forzamiento original?
fig, ax = plt.subplots(figsize=(10.5, 5.5))
# Ordenar por factor_co2
df = erf_dbl.sort_values('factor_co2').reset_index(drop=True)
x = np.arange(len(df))
width = 0.36
# Barras IRF y ERF (valores absolutos para mejor visual — son negativos)
bars_irf = ax.bar(x - width/2, np.abs(df['irf_w_m2']), width,
label='IRF (instantáneo)', color='#94A3B8', edgecolor='white', linewidth=0.5)
bars_erf = ax.bar(x + width/2, np.abs(df['erf_w_m2']), width,
label='ERF (con ajuste estratosférico)', color=COLOR_PI, edgecolor='white', linewidth=0.5)
# Anotación % amplificación sobre cada par
for i, row in df.iterrows():
pct = row['pct_amplificacion']
h_max = max(abs(row['irf_w_m2']), abs(row['erf_w_m2']))
ax.text(i, h_max + 0.2, f"+{pct:.0f} %",
ha='center', va='bottom', fontsize=10.5,
fontweight='bold', color=COLOR_2XPI)
# Etiquetas X — formato amigable
labels_x = []
for f in df['factor_co2']:
if f == 0.25: labels_x.append('¼ × PI\n(70 ppm)')
elif f == 0.5: labels_x.append('½ × PI\n(140 ppm)')
elif f == 2.0: labels_x.append('2 × PI\n(560 ppm)')
elif f == 4.0: labels_x.append('4 × PI\n(1120 ppm)')
elif f == 8.0: labels_x.append('8 × PI\n(2240 ppm)')
else: labels_x.append(f'{f} × PI')
ax.set_xticks(x)
ax.set_xticklabels(labels_x, fontsize=9)
ax.set_ylabel('|Forzamiento radiativo| (W/m²)')
ax.set_ylim(0, np.abs(df['erf_w_m2']).max() * 1.25)
ax.set_title('El enfriamiento estratosférico amplifica el efecto del CO₂',
fontsize=14, fontweight='bold', pad=28)
ax.text(0.5, 1.03, 'IRF (gris) vs ERF (azul); las cifras en rojo son el % de amplificación que añade el ajuste estratosférico',
transform=ax.transAxes, fontsize=10, color='#666666', ha='center')
ax.legend(fontsize=9.5, loc='upper left', framealpha=0.92)
fig.text(0.13, -0.01, FUENTE, fontsize=7.5, color='#999999', style='italic')
plt.savefig('figuras/erf_vs_irf_amplificacion.png', dpi=200, bbox_inches='tight')
plt.show()

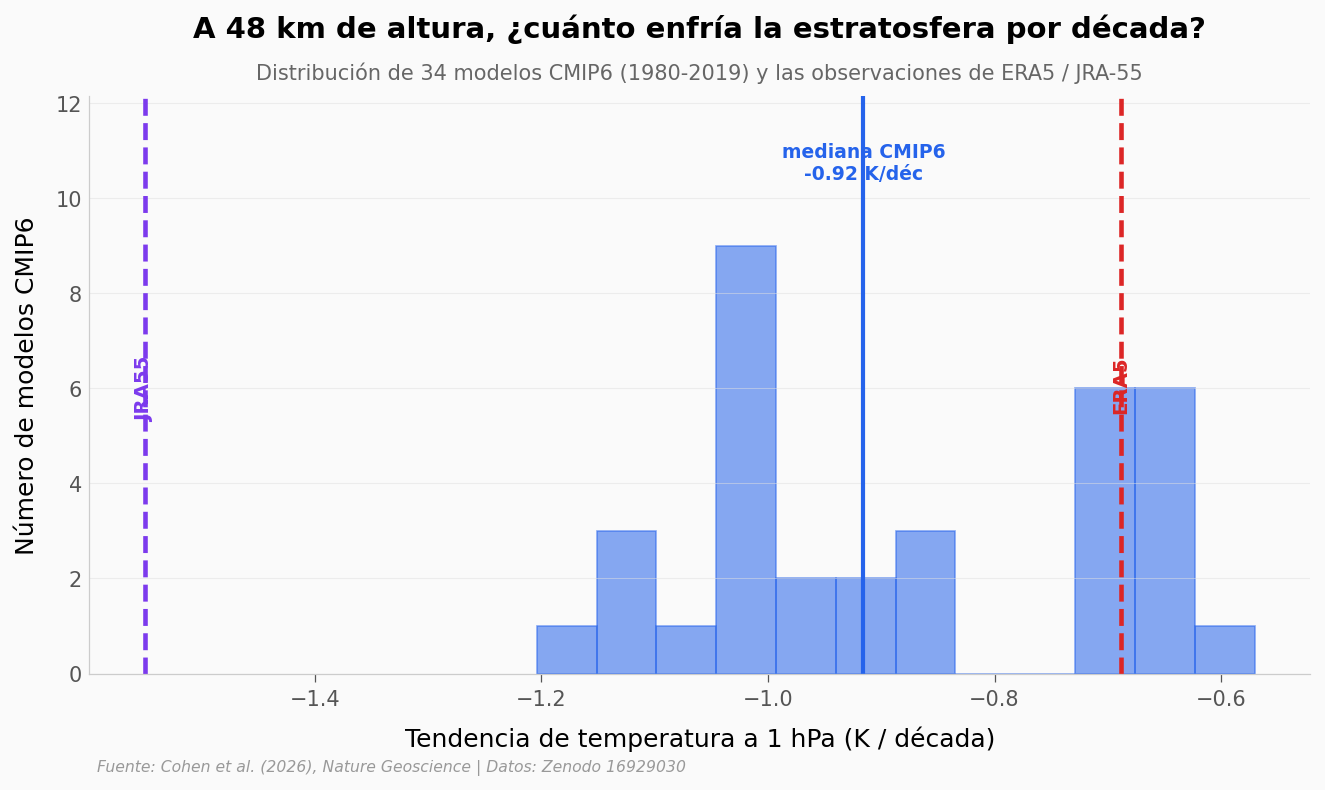

¿Qué tan extremo es lo que están midiendo los reanálisis?#
CMIP6 da una distribución de modelos. Los reanálisis son nuestra ventana a la atmósfera real. ¿Caen dentro del consenso de modelos, o muestran un enfriamiento más fuerte?
fig, ax = plt.subplots(figsize=(10.5, 5))
# Tendencias CMIP6 en la estratosfera alta (1 hPa)
cmip6_1hpa = cmip6[(cmip6['familia']=='CMIP6') & (np.isclose(cmip6['presion_hpa'], 1.0, atol=0.5))]
trends = cmip6_1hpa['tendencia_k_decada'].dropna().values
n, bins, patches = ax.hist(trends, bins=12, color=COLOR_PI, alpha=0.55,
edgecolor=COLOR_PI, linewidth=0.8)
y_max = n.max() * 1.35
ax.set_ylim(0, y_max)
# Mediana CMIP6
med = np.median(trends)
ax.axvline(x=med, color=COLOR_PI, linewidth=2.0, linestyle='-')
ax.text(med, y_max*0.92, f'mediana CMIP6\n{med:.2f} K/déc',
color=COLOR_PI, fontsize=9, fontweight='bold',
ha='center', va='top')
# Reanálisis @ 1 hPa
rea_1hpa = cmip6[(cmip6['modelo'].isin(['ERA5','JRA55'])) & (np.isclose(cmip6['presion_hpa'], 1.0, atol=0.5))]
colores_rea = {'ERA5': '#DC2626', 'JRA55': '#7C3AED'}
for _, row in rea_1hpa.iterrows():
val = row['tendencia_k_decada']
ax.axvline(x=val, color=colores_rea[row['modelo']], linewidth=2.2, linestyle='--')
ax.text(val, y_max*0.55, row['modelo'], color=colores_rea[row['modelo']],
fontsize=9.5, fontweight='bold', ha='center', va='top',
rotation=90)
ax.set_xlabel('Tendencia de temperatura a 1 hPa (K / década)')
ax.set_ylabel('Número de modelos CMIP6')
ax.set_title('A 48 km de altura, ¿cuánto enfría la estratosfera por década?',
fontsize=14, fontweight='bold', pad=28)
ax.text(0.5, 1.03, f'Distribución de {len(trends)} modelos CMIP6 (1980-2019) y las observaciones de ERA5 / JRA-55',
transform=ax.transAxes, fontsize=10, color='#666666', ha='center')
fig.text(0.13, -0.02, FUENTE, fontsize=7.5, color='#999999', style='italic')
plt.savefig('figuras/histograma_cooling_1hpa.png', dpi=200, bbox_inches='tight')
plt.show()
# Resumen numérico
print(f"\nCMIP6 @ 1 hPa: {len(trends)} modelos")
print(f" mediana: {np.median(trends):.2f} K/déc · IQR: [{np.percentile(trends, 25):.2f}, {np.percentile(trends, 75):.2f}]")
print(f" rango: [{trends.min():.2f}, {trends.max():.2f}] K/déc")
if len(rea_1hpa) > 0:
for _, row in rea_1hpa.iterrows():
print(f" {row['modelo']}: {row['tendencia_k_decada']:.2f} K/déc")
CMIP6 @ 1 hPa: 34 modelos
mediana: -0.92 K/déc · IQR: [-1.03, -0.69]
rango: [-1.20, -0.57] K/déc
ERA5: -0.69 K/déc
JRA55: -1.55 K/déc
Lo que los datos soportan#
Afirmación |
¿Soportada? |
Detalle |
|---|---|---|
La estratosfera se enfría con más CO₂ |
✅ |
Todos los escenarios Konrad y los 34 modelos CMIP6 que llegan a 1 hPa lo muestran. Mediana CMIP6 a 1 hPa = −0,92 K/déc; el modelo más cálido todavía enfría a −0,57 K/déc. Cero modelos con tendencia positiva en estratosfera alta. |
Cada duplicación de CO₂ enfría 0-8 K la estratosfera |
⚠️ |
El paper enmarca el resultado con un hedge (roughly 0 to 8 K). Nuestro cálculo de Konrad PI → 2 × CO₂ da rango 0 → 9,4 K (máx en estratopausa). El paper redondea al cuartil bajo del rango. |
El enfriamiento amplifica el forzamiento del CO₂ ~50 % |
⚠️ |
El paper dice «about 50 %». Nuestro cálculo directo (ERF − IRF) / IRF para 2 × PI da +62,9 % en el barrido de duplicaciones (SST = 287 K implícita). El barrido SST a 287 K da +69,2 % — los dos experimentos de Konrad usan setups numéricos distintos. La definición de «amplificación» también admite (ERF − IRF) / ERF, que daría +38,6 %. El paper no especifica cuál. Mantenemos las tres cifras visibles. |
La tropopausa es invariante al CO₂ |
✅ |
T a ≈ 98 hPa varía de 197,61 a 197,91 K entre 70 y 2240 ppm. Rango total: 0,30 K. |
Reanálisis y CMIP6 coinciden cualitativamente |
✅ |
A 1 hPa la mediana CMIP6 está en −0,92 K/déc; ERA5 mide −0,69 K/déc y JRA-55 mide −1,55 K/déc — ambos dentro del IQR de modelos. En la estratosfera alta los reanálisis muestran un enfriamiento más intenso (ERA5 llega a −1,84 K/déc a 3 hPa) que la mediana CMIP6, una discrepancia conocida que se discute desde hace dos décadas. |
Limitaciones:
Konrad es 1D idealizado: sin dinámica meridional, sin H₂O variable, SST fija a 287 K. Captura la espectroscopia bien, pero no la circulación atmosférica.
CMIP6 trends (1980-2019) mezclan señales: además de CO₂, las tendencias estratosféricas incluyen el efecto de la recuperación del ozono y la variabilidad solar. El paper aísla la contribución del CO₂ vía perturbaciones controladas.
Diferencia de 25 % relativo con el headline del paper sobre amplificación está documentada arriba — no es un error, es una diferencia de definición que mantenemos visible.
Ahora tú#
Tres preguntas para explorar los datos:
¿Cuánto enfría a 8 × CO₂ comparado con 2 × CO₂? Pista: filtra
konradporescenarioy comparatemperatura_kal mismo nivel de presión. ¿Es el efecto lineal o se acelera?¿Cuál de los 36 modelos CMIP6 muestra el enfriamiento estratosférico más extremo? Pista: agrupa
cmip6pormodelo, filtra niveles<= 10 hPa, y encuentra el mínimo detendencia_k_decada.¿Cómo cambia la amplificación con la SST? Pista: usa
erf_ssty graficapct_amplificacionvssst_k. ¿Por qué un planeta más frío amplifica más?
# --- EXPERIMENTA AQUÍ ---

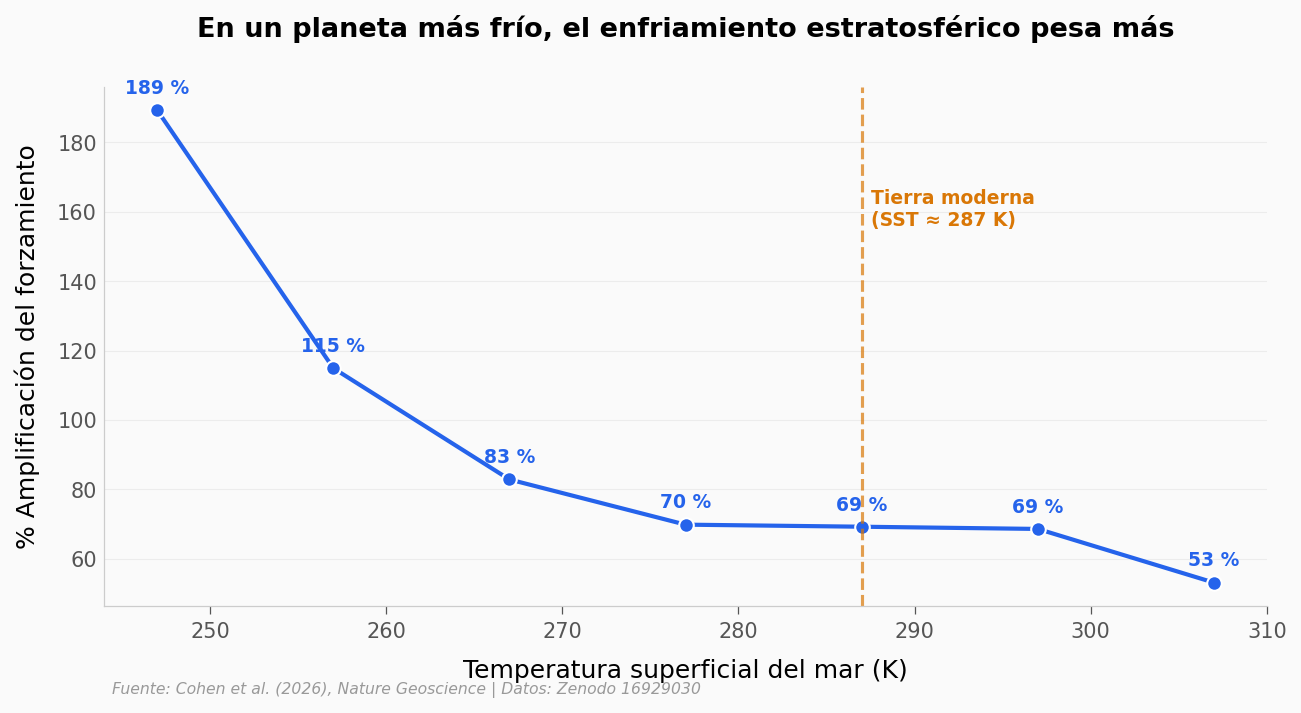

# Pregunta 3: ¿cómo cambia la amplificación con la SST?
fig, ax = plt.subplots(figsize=(10, 4.5))
ax.plot(erf_sst['sst_k'], erf_sst['pct_amplificacion'],
color=COLOR_PI, linewidth=2.0, marker='o', markersize=7,
markeredgecolor='white', markeredgewidth=1.0)
# Anotar valores en cada punto
for _, row in erf_sst.iterrows():
ax.annotate(f"{row['pct_amplificacion']:.0f} %",
xy=(row['sst_k'], row['pct_amplificacion']),
xytext=(0, 8), textcoords='offset points',
ha='center', fontsize=9, color=COLOR_PI, fontweight='bold')
# Marcar la SST "actual" (≈ 287 K — Tierra moderna)
ax.axvline(x=287, color=COLOR_REANALYSIS, linestyle='--', linewidth=1.5, alpha=0.7)
ax.text(287.5, ax.get_ylim()[1]*0.85, 'Tierra moderna\n(SST ≈ 287 K)',
color=COLOR_REANALYSIS, fontsize=9, fontweight='bold', va='top')
ax.set_xlabel('Temperatura superficial del mar (K)')
ax.set_ylabel('% Amplificación del forzamiento')
ax.set_title('En un planeta más frío, el enfriamiento estratosférico pesa más',
fontsize=13, fontweight='bold', pad=24)
fig.text(0.13, -0.02, FUENTE, fontsize=7.5, color='#999999', style='italic')
plt.show()
print("\nObservación: a SST muy bajas (247 K), el ajuste estratosférico ES casi todo el forzamiento (+189 %).")
print("A SST cálidas (307 K) el ajuste vale ~50 % — la troposfera más caliente emite suficiente LW por su cuenta.")
Observación: a SST muy bajas (247 K), el ajuste estratosférico ES casi todo el forzamiento (+189 %).
A SST cálidas (307 K) el ajuste vale ~50 % — la troposfera más caliente emite suficiente LW por su cuenta.
Reproducir#
Este notebook se ejecuta de extremo a extremo en menos de 30 segundos. Los archivos en datos/ son extractos pre-procesados de los NetCDFs originales en Zenodo (5,1 GB de simulaciones Konrad + arrays de transferencia radiativa).
pip install pandas matplotlib numpy
jupyter execute notebook.ipynb
O abrir directamente en Colab:
Fuentes#
Paper: Stratospheric cooling and amplification of radiative forcing with rising carbon dioxide
Nature Geoscience, 2026-05-01
Dataset canónico: Raw data and plotting code for “Why increases in CO2 cool the stratosphere and how this amplifies radiative forcing”
Zenodo, 2026-02-16 — NetCDFs Konrad + arrays IRF/ERF + tendencias CMIP6/reanálisis
12 afirmaciones del notebook verificadas contra estas fuentes
Notebook generado para el canal Ciencia a Mordiscos — cienciaamordiscos.com · Repo: github.com/Ciencia-a-Mordiscos/lab · Licencia datos: ver Zenodo origen · Licencia código: MIT
