Primera eyección de masa coronal fuera del Sol#
En promedio una vez cada ~3 años por estrella M (con varianza enorme). Esa es la frecuencia con la que ocurren explosiones de radio como la que el LOFAR captó por primera vez fuera del Sol — la firma de una eyección de masa coronal en una M dwarf a 32 años luz.
Paper: Callingham et al. (2025), Nature — DOI: 10.1038/s41586-025-09715-3 Datos y código: Repositorio del autor (Rob Kavanagh)
¿Por qué importa esto?#
Las eyecciones de masa coronal (coronal mass ejections, CMEs) son los plasmazos magnetizados más violentos que una estrella puede lanzar. En el Sol las conocemos bien — afectan satélites, redes eléctricas y son el principal actor del clima espacial. En cualquier otra estrella, hasta este paper, nadie había visto una directamente. Solo se inferían a partir de fulguraciones (flares) intensas, asumiendo que se comportaban igual que las solares.
El equipo apuntó el LOFAR — un radiotelescopio de baja frecuencia en Países Bajos — hacia StKM 1-1262, una M dwarf temprana a 32 años luz. Capturaron una explosión de radio que dura ~4 minutos y que tiene la firma exacta de un type II burst solar: la deriva característica de una onda de choque viajando por la corona estelar. Eso es la huella dactilar de una CME.
Lo que hacemos aquí es abrir la trastienda: el dynamic spectrum (el mapa de qué frecuencia llegó en qué instante — lo que el telescopio realmente detectó) y los posteriors del modelo MCMC (el rango de valores compatibles con los datos, después de un muestreo bayesiano) que el equipo usó para descartar una explicación alternativa.
# ══════════════════════════════════════════════════════════════
# Configuración — modifica estos valores para explorar
# ══════════════════════════════════════════════════════════════
RATE_POR_DIA = 0.84e-3 # Tasa de eventos similares (eventos/día/estrella)
RATE_LO = 0.84e-3 - 0.69e-3 # Límite inferior 1σ
RATE_HI = 0.84e-3 + 1.94e-3 # Límite superior 1σ
COLOR_DATOS = '#2563EB'
COLOR_ALERTA = '#DC2626'
COLOR_REFERENCIA = '#D97706'
COLOR_SECUNDARIO = '#059669'
COLOR_CONTEXTO = '#BBBBBB'
FUENTE = 'Fuente: Callingham et al. (2025), Nature | Datos: github.com/robkavanagh/papers'
# Imports
import os, urllib.request
import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
import matplotlib as mpl
# Estilo CaM (local → fallback GitHub raw)
style_file = '../../cam.mplstyle'
if not os.path.exists(style_file):
style_file = '/tmp/cam.mplstyle'
if not os.path.exists(style_file):
urllib.request.urlretrieve(
'https://raw.githubusercontent.com/Ciencia-a-Mordiscos/lab/main/cam.mplstyle',
style_file
)
plt.style.use(style_file)
# Carga de datos
spectrum = pd.read_csv('datos/dynamic_spectrum.csv')
posteriors = pd.read_csv('datos/posteriors_loop_modelo.csv')
resumen = pd.read_csv('datos/parametros_resumen.csv')
print(f"Dynamic spectrum: {len(spectrum):,} filas (tiempo × frecuencia)")
print(f" Tiempo: {spectrum['time_min'].min():.2f} a {spectrum['time_min'].max():.2f} min")
print(f" Frecuencia: {spectrum['freq_mhz'].min():.1f} a {spectrum['freq_mhz'].max():.1f} MHz")
print(f" Bins únicos: {spectrum['time_min'].nunique()} × {spectrum['freq_mhz'].nunique()}")
print()
print(f"Posteriors MCMC: {len(posteriors):,} muestras × {posteriors.shape[1]} parámetros")
print(f"Resumen: {len(resumen)} parámetros del modelo ECMI")
Dynamic spectrum: 14,400 filas (tiempo × frecuencia)
Tiempo: -1.99 a 1.89 min
Frecuencia: 120.3 a 167.0 MHz
Bins únicos: 30 × 480
Posteriors MCMC: 6,356 muestras × 9 parámetros
Resumen: 9 parámetros del modelo ECMI

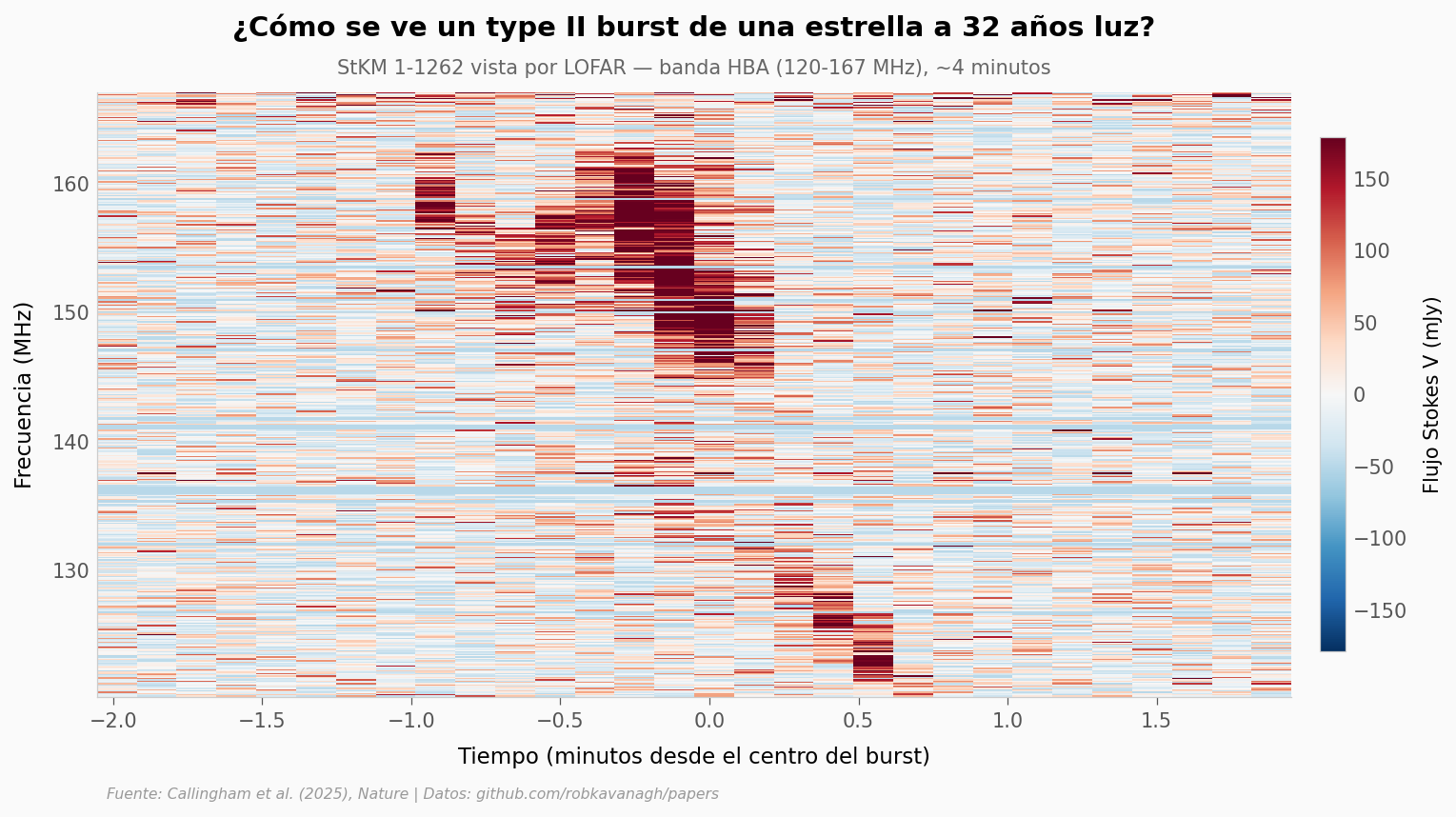

Aquí está.#
Esto es lo que LOFAR vio durante 4,3 minutos, en la banda de 120-167 MHz.
# Pivot a matriz 2D (tiempo × frecuencia)
pivot = spectrum.pivot_table(
index='freq_mhz', columns='time_min', values='flux_v_mjy', aggfunc='mean'
)
times = pivot.columns.values
freqs = pivot.index.values
flux_2d = pivot.values
fig, ax = plt.subplots(figsize=(13, 5.5))
# Limites simétricos para Stokes V (puede ser positivo o negativo)
vmax = np.nanpercentile(np.abs(flux_2d), 98)
mesh = ax.pcolormesh(
times, freqs, flux_2d,
cmap='RdBu_r', vmin=-vmax, vmax=vmax, shading='auto'
)
cbar = plt.colorbar(mesh, ax=ax, shrink=0.85, pad=0.02)
cbar.set_label('Flujo Stokes V (mJy)', fontsize=10)
ax.set_xlabel('Tiempo (minutos desde el centro del burst)', fontsize=11)
ax.set_ylabel('Frecuencia (MHz)', fontsize=11)
ax.set_title('¿Cómo se ve un type II burst de una estrella a 32 años luz?',
fontsize=14, fontweight='bold', pad=28)
ax.text(0.5, 1.03, f'StKM 1-1262 vista por LOFAR — banda HBA (120-167 MHz), ~4 minutos',
transform=ax.transAxes, fontsize=10, color='#666666', ha='center')
fig.text(0.13, -0.02, FUENTE, fontsize=7.5, color='#999999', style='italic')
plt.savefig('figuras/dynamic_spectrum.png', dpi=200, bbox_inches='tight')
plt.show()
La estructura llama la atención por dos razones. Primero: la emisión está fuertemente polarizada en Stokes V — el rojo y el azul intensos no son ruido, son polarización circular en sentidos opuestos. Las CMEs solares producen exactamente este patrón cuando la onda de choque cruza la corona.
Segundo, y más importante: la deriva. La emisión empieza a frecuencias altas y baja a medida que pasa el tiempo. Eso es lo que delata una onda de choque alejándose de la estrella — al subir la onda atraviesa plasma cada vez más diluido, y el plasma diluido emite a frecuencias más bajas. La deriva es la firma física de algo moviéndose hacia afuera.

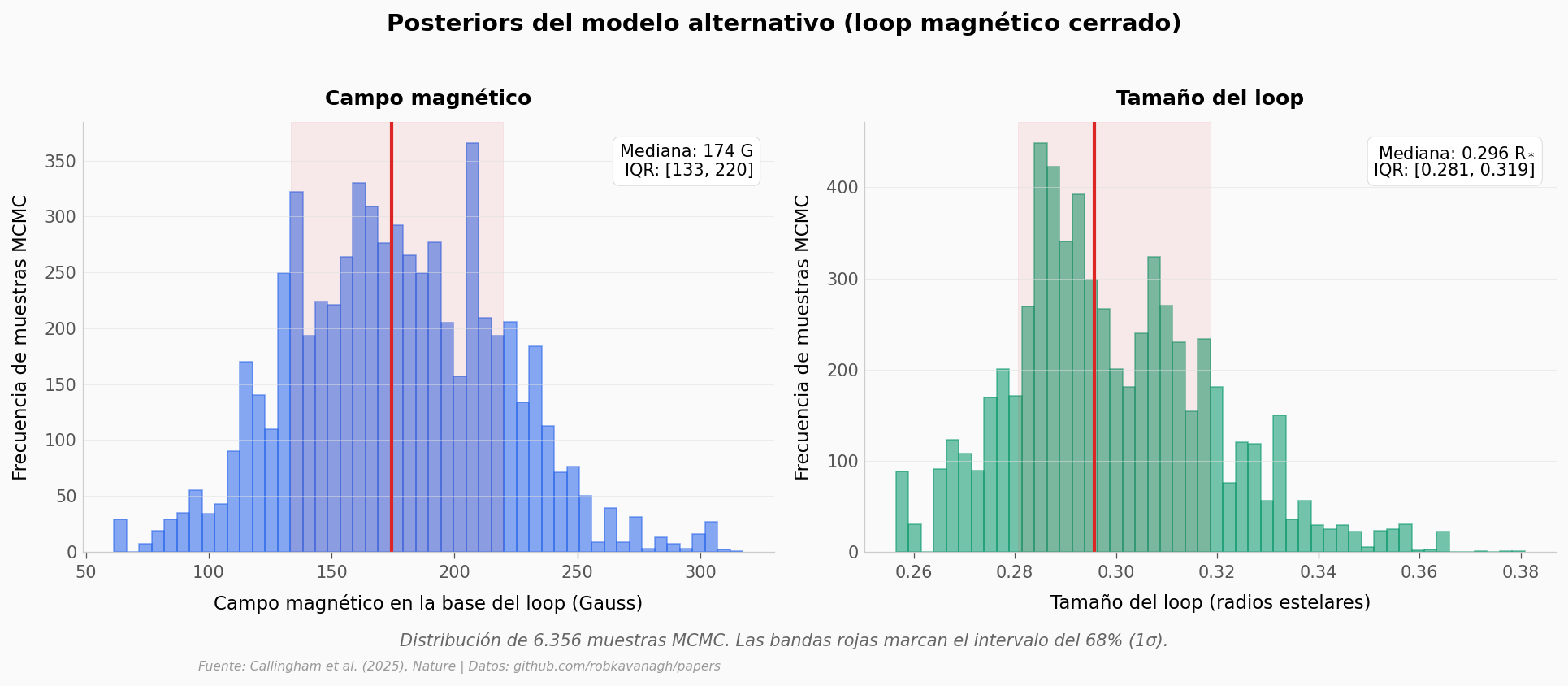

Pero, ¿y si no es una CME?#
Hay una explicación alternativa: el burst podría venir de un loop magnético cerrado en la corona, sin que nada salga de la estrella. Para descartar (o confirmar) esa hipótesis, el equipo ajustó un modelo de emisión por cyclotron maser (ECMI — un mecanismo en el que electrones atrapados en un loop magnético emiten radio sin necesidad de una onda de choque saliendo) con MCMC — 6.356 muestras posteriores explorando 9 parámetros del loop.
Si el modelo del loop ajustara perfectamente, el caso de la CME se debilitaría. Veamos qué dicen los posteriors.
fig, axes = plt.subplots(1, 2, figsize=(13, 5))
# Panel A: campo magnético en la base del loop
ax = axes[0]
ax.hist(posteriors['b_fp_gauss'], bins=50, color=COLOR_DATOS, alpha=0.55,
edgecolor=COLOR_DATOS, linewidth=0.8)
mediana_b = posteriors['b_fp_gauss'].median()
q16_b, q84_b = posteriors['b_fp_gauss'].quantile([0.16, 0.84])
ax.axvline(mediana_b, color=COLOR_ALERTA, linewidth=2, linestyle='-')
ax.axvspan(q16_b, q84_b, color=COLOR_ALERTA, alpha=0.08)
ax.set_xlabel('Campo magnético en la base del loop (Gauss)', fontsize=11)
ax.set_ylabel('Frecuencia de muestras MCMC', fontsize=11)
ax.set_title('Campo magnético', fontsize=12, fontweight='bold', pad=10)
ax.text(0.97, 0.95, f'Mediana: {mediana_b:.0f} G\nIQR: [{q16_b:.0f}, {q84_b:.0f}]',
transform=ax.transAxes, fontsize=10, ha='right', va='top',
bbox=dict(boxstyle='round,pad=0.4', facecolor='white', edgecolor='#DDDDDD'))
# Panel B: tamaño del loop (en radios estelares)
ax = axes[1]
ax.hist(posteriors['l_rstar'], bins=50, color=COLOR_SECUNDARIO, alpha=0.55,
edgecolor=COLOR_SECUNDARIO, linewidth=0.8)
mediana_l = posteriors['l_rstar'].median()
q16_l, q84_l = posteriors['l_rstar'].quantile([0.16, 0.84])
ax.axvline(mediana_l, color=COLOR_ALERTA, linewidth=2, linestyle='-')
ax.axvspan(q16_l, q84_l, color=COLOR_ALERTA, alpha=0.08)
ax.set_xlabel('Tamaño del loop (radios estelares)', fontsize=11)
ax.set_ylabel('Frecuencia de muestras MCMC', fontsize=11)
ax.set_title('Tamaño del loop', fontsize=12, fontweight='bold', pad=10)
ax.text(0.97, 0.95, f'Mediana: {mediana_l:.3f} R$_*$\nIQR: [{q16_l:.3f}, {q84_l:.3f}]',
transform=ax.transAxes, fontsize=10, ha='right', va='top',
bbox=dict(boxstyle='round,pad=0.4', facecolor='white', edgecolor='#DDDDDD'))
fig.suptitle('Posteriors del modelo alternativo (loop magnético cerrado)',
fontsize=14, fontweight='bold', y=1.02)
fig.text(0.5, -0.02, 'Distribución de 6.356 muestras MCMC. Las bandas rojas marcan el intervalo del 68% (1σ).',
ha='center', fontsize=10, color='#666666', style='italic')
fig.text(0.13, -0.06, FUENTE, fontsize=7.5, color='#999999', style='italic')
plt.tight_layout()
plt.savefig('figuras/posteriors_loop.png', dpi=200, bbox_inches='tight')
plt.show()

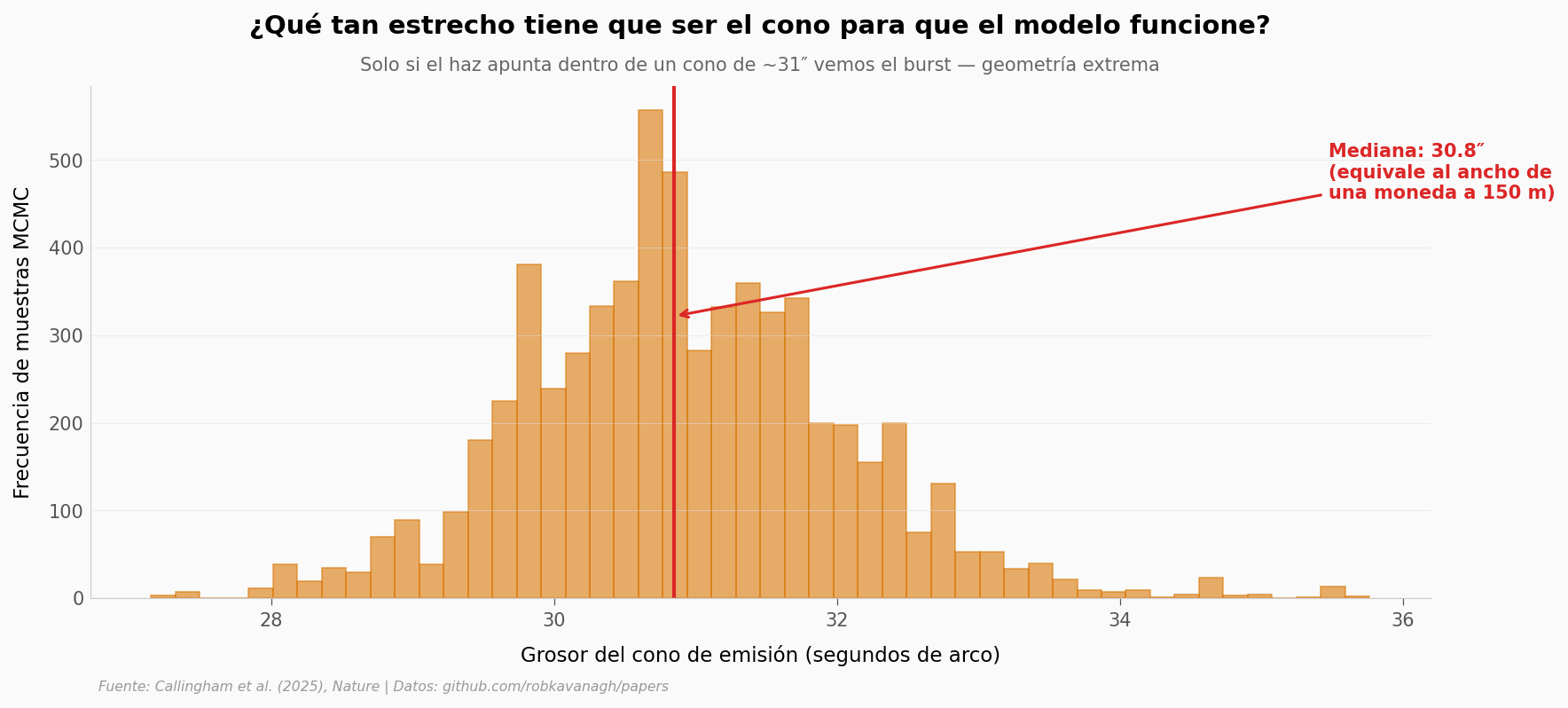

El modelo alternativo no es absurdo: ajusta razonablemente bien con un campo de ~174 G y un loop de ~0,3 radios estelares (≈146.000 km, comparable al diámetro de Júpiter). Pero el paper apunta a un detalle que rompe la explicación: el grosor del cono de emisión que el modelo necesita para reproducir el flujo observado.
fig, ax = plt.subplots(figsize=(13, 5))
dalpha = posteriors['dalpha_deg']
dalpha_arcsec = dalpha * 3600 # grados → segundos de arco
ax.hist(dalpha_arcsec, bins=50, color=COLOR_REFERENCIA, alpha=0.6,
edgecolor=COLOR_REFERENCIA, linewidth=0.8)
mediana_arcsec = dalpha_arcsec.median()
ax.axvline(mediana_arcsec, color=COLOR_ALERTA, linewidth=2)
ax.set_xlabel('Grosor del cono de emisión (segundos de arco)', fontsize=11)
ax.set_ylabel('Frecuencia de muestras MCMC', fontsize=11)
ax.set_title('¿Qué tan estrecho tiene que ser el cono para que el modelo funcione?',
fontsize=14, fontweight='bold', pad=28)
ax.text(0.5, 1.03,
'Solo si el haz apunta dentro de un cono de ~31″ vemos el burst — geometría extrema',
transform=ax.transAxes, fontsize=10, color='#666666', ha='center')
ax.annotate(
f'Mediana: {mediana_arcsec:.1f}″\n(equivale al ancho de\nuna moneda a 150 m)',
xy=(mediana_arcsec, ax.get_ylim()[1] * 0.55),
xytext=(mediana_arcsec * 1.15, ax.get_ylim()[1] * 0.78),
fontsize=10, color=COLOR_ALERTA, fontweight='bold',
arrowprops=dict(arrowstyle='->', color=COLOR_ALERTA, lw=1.5)
)
fig.text(0.13, -0.03, FUENTE, fontsize=7.5, color='#999999', style='italic')
plt.savefig('figuras/cono_emision.png', dpi=200, bbox_inches='tight')
plt.show()

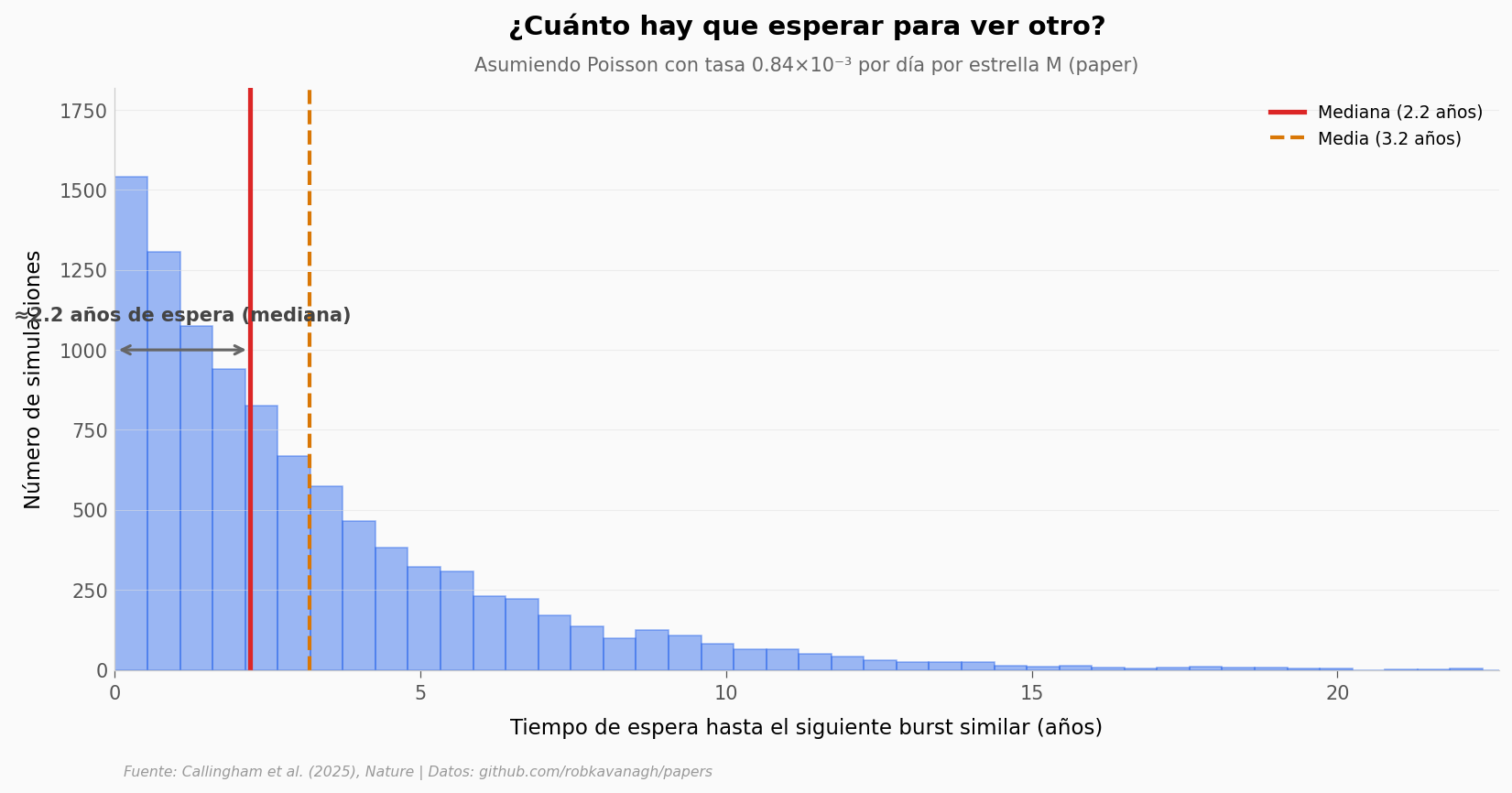

¿Qué tan raro es ver una de estas?#
Si el cono tiene que ser tan estrecho para que la geometría coincida — y aun así, en ~10.500 horas de monitoreo LOFAR sobre M dwarfs cercanas, el equipo solo encontró una detección clara — ¿con qué frecuencia ocurre algo así por estrella?
# Modelo Poisson: si la rate es R eventos/día, el tiempo entre eventos
# se distribuye exponencialmente con media 1/R.
np.random.seed(42)
n_sim = 10_000
intervalos_dias = np.random.exponential(scale=1/RATE_POR_DIA, size=n_sim)
intervalos_anios = intervalos_dias / 365.25
fig, ax = plt.subplots(figsize=(13, 5.5))
n, bins, patches = ax.hist(
intervalos_anios, bins=50, color=COLOR_DATOS, alpha=0.45,
edgecolor=COLOR_DATOS, linewidth=0.8
)
y_max = n.max() * 1.18
ax.set_ylim(0, y_max)
mediana_anios = np.median(intervalos_anios)
media_anios = np.mean(intervalos_anios)
ax.axvline(mediana_anios, color=COLOR_ALERTA, linewidth=2.5, label=f'Mediana ({mediana_anios:.1f} años)')
ax.axvline(media_anios, color=COLOR_REFERENCIA, linewidth=2, linestyle='--',
label=f'Media ({media_anios:.1f} años)')
ax.annotate('', xy=(mediana_anios, y_max * 0.55), xytext=(0, y_max * 0.55),
arrowprops=dict(arrowstyle='<->', color='#666666', lw=1.5))
ax.text(mediana_anios / 2, y_max * 0.6,
f'≈{mediana_anios:.1f} años de espera (mediana)',
ha='center', fontsize=10, color='#444444', fontweight='bold')
ax.set_xlabel('Tiempo de espera hasta el siguiente burst similar (años)', fontsize=11)
ax.set_ylabel('Número de simulaciones', fontsize=11)
ax.set_title('¿Cuánto hay que esperar para ver otro?',
fontsize=14, fontweight='bold', pad=28)
ax.text(0.5, 1.03,
f'Asumiendo Poisson con tasa {RATE_POR_DIA*1000:.2f}×10⁻³ por día por estrella M (paper)',
transform=ax.transAxes, fontsize=10, color='#666666', ha='center')
ax.legend(loc='upper right', fontsize=9, framealpha=0.9)
ax.set_xlim(0, intervalos_anios.max() * 0.85)
fig.text(0.13, -0.03, FUENTE, fontsize=7.5, color='#999999', style='italic')
plt.savefig('figuras/intervalo_eventos.png', dpi=200, bbox_inches='tight')
plt.show()
print(f"Mediana de espera: {mediana_anios:.2f} años")
print(f"Media de espera (1/R): {media_anios:.2f} años")
print(f"Probabilidad de ver ≥1 evento en 1 año: {(1 - np.exp(-RATE_POR_DIA * 365.25)) * 100:.1f}%")
Mediana de espera: 2.21 años
Media de espera (1/R): 3.19 años
Probabilidad de ver ≥1 evento en 1 año: 26.4%
Lo que los datos soportan#
Afirmación |
¿Soportada? |
Detalle |
|---|---|---|
El burst tiene firma de type II solar (deriva en frecuencia, polarización Stokes V) |
✅ |
El dynamic spectrum lo muestra directamente. Las propiedades coinciden con emisión de plasma fundamental (paper, Fig. 2) |
El modelo alternativo (loop ECMI cerrado) ajusta los datos |
⚠️ |
Recupera la deriva general pero no la sub-estructura completa del burst (Extended Data Fig. 1 del paper). Posteriors aquí son del modelo alternativo, no del fit plasma emission |
Tasa de eventos similares: 0,84 × 10⁻³ por día por estrella M |
✅ |
Reportada explícitamente en el abstract con rango -0,69 / +1,94 × 10⁻³ |
Las CMEs estelares afectan la atmósfera de exoplanetas |
⚠️ |
El paper lo enmarca como implicación (implies), no como demostración. Una sola detección no establece estadística poblacional |
Limitaciones: los posteriors de este notebook son del fit ECMI alternativo — sirven para mostrar dónde el modelo «necesita ajustar» para acercarse a los datos, no para confirmar que el burst sea del loop. La interpretación de CME viene del análisis comparativo del paper, que también usa la posición espacial del burst (off-source en el dirty map). El intervalo de 3,3 años es la media (1/R) asumiendo un proceso Poisson; la mediana es más corta (~2,2 años) porque la distribución exponencial está sesgada a la derecha. La varianza es enorme: en 1 año hay ~26% de chance de ver al menos uno.
Ahora tú#
¿Qué pasa si la rate fuera 10× mayor? Cambia
RATE_POR_DIA = 8.4e-3en la celda de configuración y vuelve a correr el histograma. ¿Cuánto baja la mediana de espera?¿El campo magnético del loop está bien restringido? En el panel de campo magnético (~174 G), los posteriors ocupan un rango muy ancho. Compara con el grosor del cono — ahí los posteriors se concentran muchísimo. ¿Qué te dice eso sobre cuál parámetro está mejor restringido por los datos?
¿Cómo se vería el dynamic spectrum si solo nos quedamos con frecuencias bajas? Filtra
spectrum[spectrum['freq_mhz'] < 140]y vuelve a hacer elpivotypcolormesh. ¿Sigue viéndose la deriva?
# --- EXPERIMENTA AQUÍ ---
# Pregunta: ¿qué pasa si bajamos la rate de eventos?
# Aquí calculamos la probabilidad de ver al menos 1 evento en 5 años
# para distintas rates hipotéticas.
import numpy as np
rates_test = np.array([0.1e-3, 0.5e-3, 0.84e-3, 2e-3, 5e-3]) # eventos/día/estrella
ventana_dias = 5 * 365.25
print(f"Probabilidad de ≥1 evento en 5 años para distintas rates:\n")
print(f"{'Rate (eventos/día)':>22} {'P(≥1 en 5 años)':>17} {'Espera mediana (años)':>22}")
print("-" * 65)
for r in rates_test:
p_al_menos_uno = 1 - np.exp(-r * ventana_dias)
espera_mediana = np.log(2) / r / 365.25 # mediana de exponencial
print(f"{r*1000:>20.2f}×10⁻³ {p_al_menos_uno*100:>15.1f}% {espera_mediana:>20.2f}")
Probabilidad de ≥1 evento en 5 años para distintas rates:
Rate (eventos/día) P(≥1 en 5 años) Espera mediana (años)
-----------------------------------------------------------------
0.10×10⁻³ 16.7% 18.98
0.50×10⁻³ 59.9% 3.80
0.84×10⁻³ 78.4% 2.26
2.00×10⁻³ 97.4% 0.95
5.00×10⁻³ 100.0% 0.38
Créditos#
Análisis y notebook: Ciencia a Mordiscos · Ver el video y la discusión completa.
Repositorio: github.com/Ciencia-a-Mordiscos/lab · Licencia CC-BY 4.0.
Fuentes#
Paper: Radio burst from a stellar coronal mass ejection
Nature, 2025-11-12
Datos: Posteriors MCMC y dynamic spectrum del modelo ECMI para StKM 1-1262 (Callingham et al. 2025)
GitHub (Rob Kavanagh, Leiden University)
13 afirmaciones verificadas contra estas fuentes
