Un vidrio con la fuerza del diamante y la tenacidad de un metal

Un vidrio con la fuerza del diamante y la tenacidad de un metal#

Las cerámicas son resistentes pero frágiles; los metales son tenaces pero blandos. Cai et al. (2026) sintetizaron cinco vidrios metálicos masivos basados en renio-cobalto-tántalo-boro y midieron una combinación que hasta ahora estaba prácticamente desocupada en el plano resistencia-tenacidad: 6.43 GPa de fractura con 30 MPa·m^1/2 de tenacidad — el triple de tenacidad que cualquier cerámica de su nivel de resistencia. Este notebook reproduce su mapa Ashby con los datos del Supplementary Information y verifica claim por claim.

El hallazgo: El Re-Co-Ta-B alcanza 6.43 GPa de resistencia + 30 MPa·m^1/2 de tenacidad, manteniendo 4.4 GPa a 900 K (caída de solo 31.6%). Triplica la tenacidad de la mejor cerámica con resistencia comparable.

Gráfica clave#

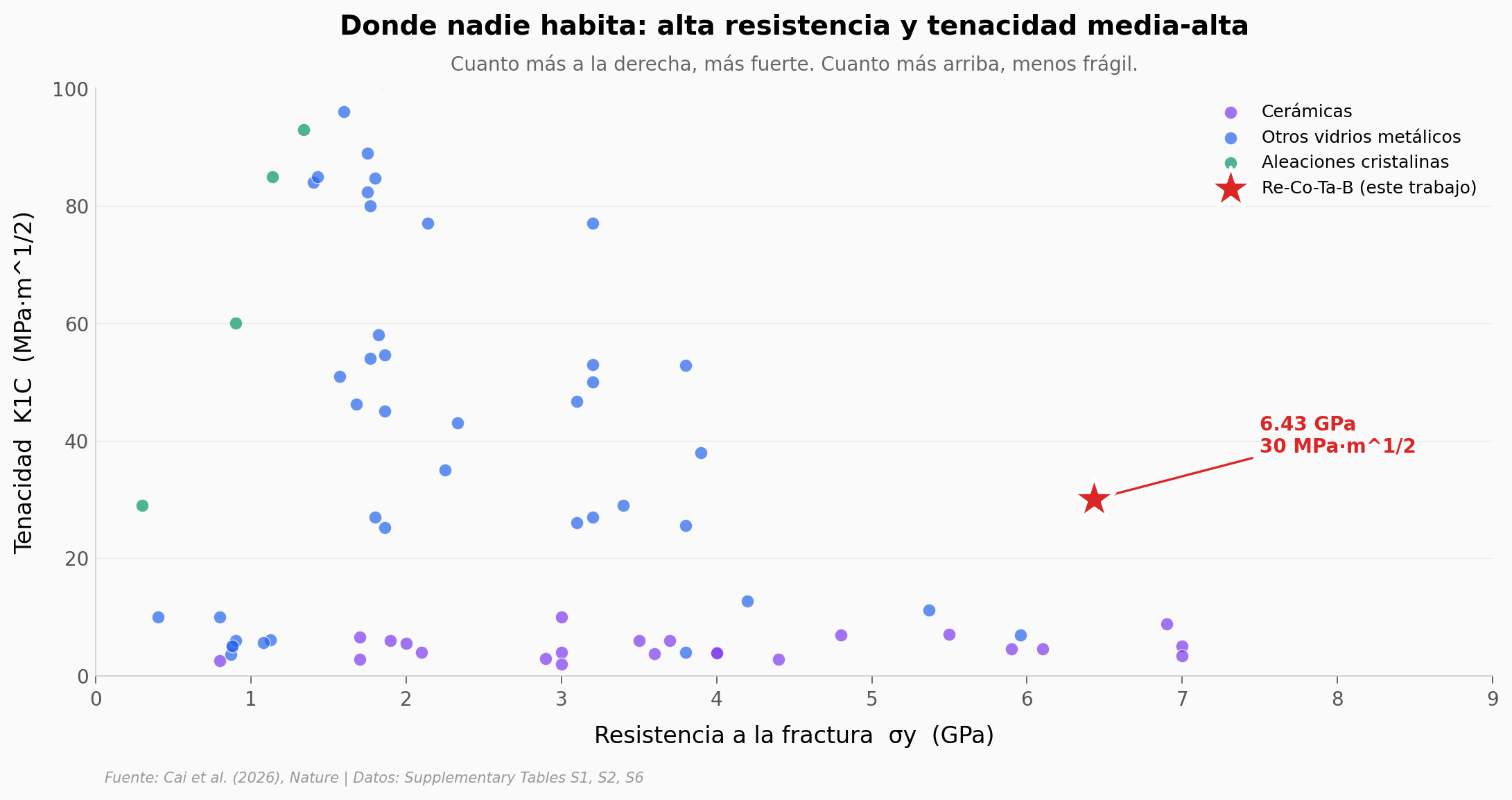

Mapa Ashby resistencia–tenacidad

Reproducir#

Abrir en Colab

O localmente:

pip install pandas matplotlib numpy scipy
jupyter execute notebook.ipynb

Datos#

  • datos/strength_toughness.csv — Resistencia (σy) y tenacidad (K1C) de 23 cerámicas, 5 aleaciones cristalinas, 43 BMGs y el Re-Co-Ta-B (this work). 72 filas, transcrito de la Tabla S1 del Supplementary Information.

  • datos/strength_vs_temperature.csv — Resistencia a compresión vs temperatura (303–1273 K) para 16 materiales representativos: superaleaciones, aleaciones refractarias, BMGs de referencia y este trabajo. 98 filas, Tabla S2.

  • datos/composiciones_re_co_ta_b.csv — Las 5 composiciones Re-Co-Ta-B sintetizadas (Re1–Re5): %atómico, espesor crítico de colada, Tg, Tx, ΔTx. 5 filas, Tabla S6.

Contenido
