Tu hígado es gelatina. Tu hueso es piedra.#
Y entre los dos hay 135.417 veces de diferencia en rigidez. Ningún pegamento sirve para los dos… hasta que alguien le pidió ayuda a una máquina para diseñar uno a la medida de cada tejido.
Paper: Machine learning-guided design of mechanoadaptive bioglues for multitissue trauma and first-aid applications — Xuan et al., Nature Biomedical Engineering (2026) DOI: 10.1038/s41551-026-01705-8 Datos: Figshare — Source Data oficial
Video: [Pendiente]
El problema: un cuerpo hecho de materiales incompatibles#
Una herida real casi nunca toca un solo tejido. Un trauma abdominal mezcla piel, músculo, intestino, hígado. Y cada uno tiene una rigidez radicalmente distinta: el hígado es casi líquido, el hueso es un ladrillo.
Un pegamento médico que funciona en la piel se despega o rompe el tejido si lo usas en el hígado. La idea del equipo: en vez de un pegamento universal, diseñar uno distinto para cada tejido — y usar machine learning para encontrar la receta que iguala el régimen mecánico de cada órgano. Lo llamaron TuneGlues.
Veamos qué tan lejos llega la idea, con sus propios datos.
# ══════════════════════════════════════════════════════════════
# Configuración — modifica estos valores para explorar
# ══════════════════════════════════════════════════════════════
TEJIDO_BLANDO = 'liver' # El tejido más blando (referencia inferior)
TEJIDO_DURO = 'cortical bone' # El tejido más rígido (referencia superior)
FUENTE = 'Fuente: Xuan et al. (2026), Nature Biomed. Eng. | Datos: Figshare (Source Data oficial)'
COLOR_DATOS = '#2563EB' # Azul CaM — tejido / dato principal
COLOR_ALERTA = '#DC2626' # Rojo — TuneGlue / contraste
COLOR_REFERENCIA = '#D97706' # Amber — umbral / referencia
COLOR_SECUNDARIO = '#059669' # Emerald — segunda serie
import os, urllib.request
import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
from scipy import stats
# Nombres de tejido (datos en inglés → español) y formato numérico español
TRAD_TEJIDO = {
'liver': 'hígado', 'lung': 'pulmón', 'spleen': 'bazo', 'heart': 'corazón',
'kidney': 'riñón', 'cornea': 'córnea', 'uterus': 'útero', 'muscle': 'músculo',
'intestine': 'intestino', 'bladder': 'vejiga', 'cartilage': 'cartílago',
'skin': 'piel', 'cancellous bone': 'hueso esponjoso', 'ligament': 'ligamento',
'cortical bone': 'hueso cortical', 'bone': 'hueso',
}
def tr(t):
return TRAD_TEJIDO.get(t, t)
def es(x, dec=0):
# Formato español: miles con punto, decimales con coma.
s = f'{x:,.{dec}f}'
return s.replace(',', '·').replace('.', ',').replace('·', '.')
BASE_REPO = 'https://raw.githubusercontent.com/Ciencia-a-Mordiscos/lab/main'
BASE_DATA = f'{BASE_REPO}/papers/2026-06-11-bioglues-ml-multitejido-trauma/datos'
# Estilo CaM (local → fallback GitHub raw)
style_file = '../../cam.mplstyle'
if not os.path.exists(style_file):
style_file = '/tmp/cam.mplstyle'
if not os.path.exists(style_file):
urllib.request.urlretrieve(f'{BASE_REPO}/cam.mplstyle', style_file)
plt.style.use(style_file)
# Carga de los 5 CSVs (local datos/ → fallback descarga)
def cargar(nombre):
ruta = f'datos/{nombre}'
if not os.path.exists(ruta):
os.makedirs('datos', exist_ok=True)
urllib.request.urlretrieve(f'{BASE_DATA}/{nombre}', ruta)
return pd.read_csv(ruta)
tejidos = cargar('tejidos_propiedades_mecanicas.csv')
ml_r2 = cargar('ml_validacion_r2.csv')
glue_tej = cargar('tuneglue_vs_tejido.csv')
adhesion = cargar('adhesion_por_tejido.csv')
hemostasia = cargar('hemostasia_tiempo.csv')
print(f'{len(tejidos)} tejidos humanos caracterizados')
print(f'Módulo elástico: de {es(tejidos.modulo_elastico_mpa.min(),3)} MPa ({tr(TEJIDO_BLANDO)}) '
f'a {es(tejidos.modulo_elastico_mpa.max())} MPa ({tr(TEJIDO_DURO)})')
rango = tejidos.modulo_elastico_mpa.max() / tejidos.modulo_elastico_mpa.min()
print(f'Rango dinámico: {es(rango)}x (~{np.log10(rango):.1f} órdenes de magnitud)')
print(f'TuneGlues evaluados: {[tr(t) for t in sorted(glue_tej.tejido.unique())]}')
15 tejidos humanos caracterizados
Módulo elástico: de 0,012 MPa (hígado) a 1.625 MPa (hueso cortical)
Rango dinámico: 135.417x (~5.1 órdenes de magnitud)
TuneGlues evaluados: ['hueso', 'intestino', 'hígado', 'pulmón', 'músculo', 'piel']
El rango es brutal#

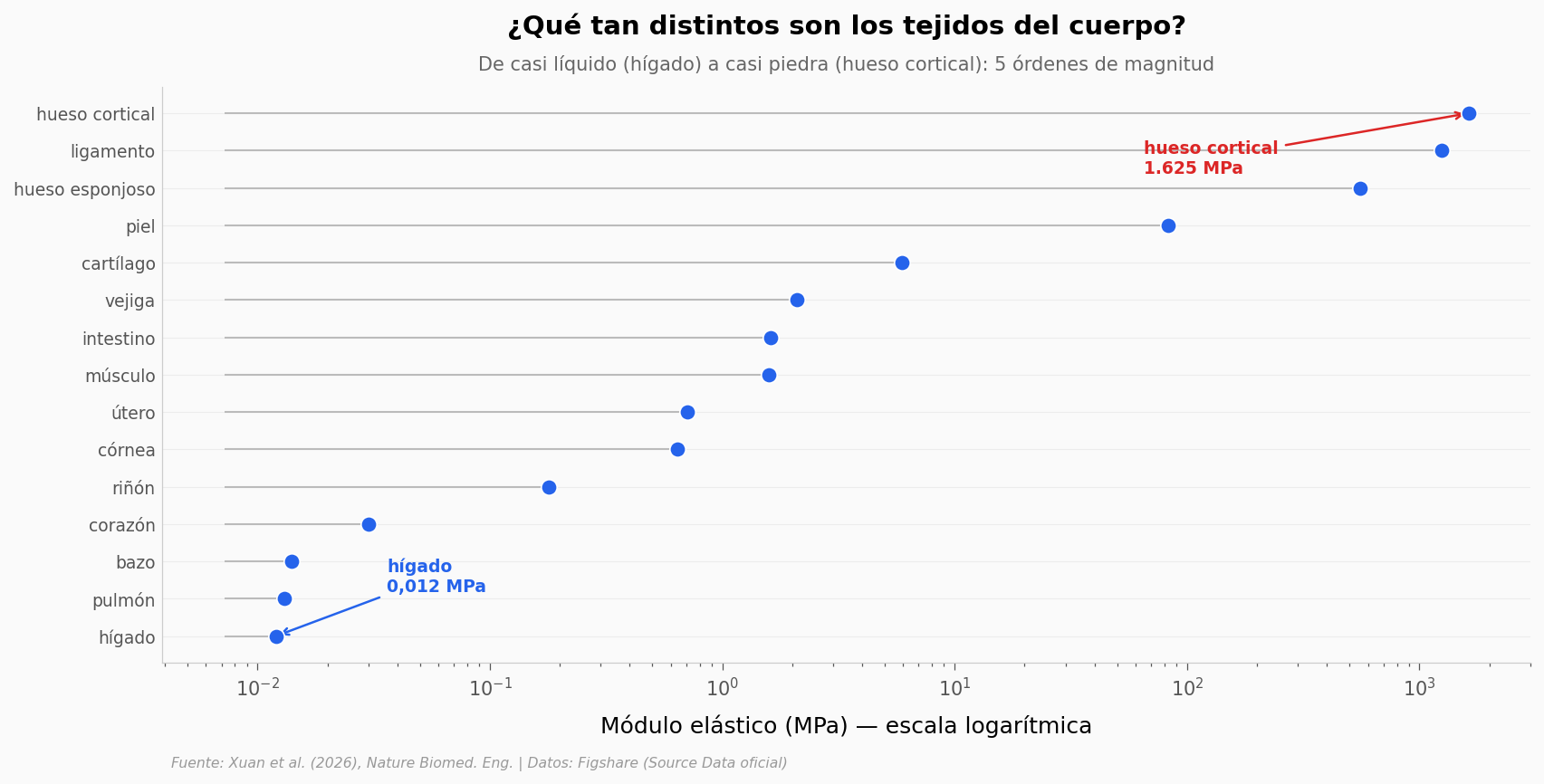

Antes de pegar nada, hay que entender contra qué se está peleando. Aquí están los 15 tejidos, ordenados por rigidez.
fig, ax = plt.subplots(figsize=(13, 5.5))
orden = tejidos.sort_values('modulo_elastico_mpa')
y = np.arange(len(orden))
ax.hlines(y, tejidos.modulo_elastico_mpa.min()*0.6, orden.modulo_elastico_mpa,
color='#BBBBBB', linewidth=1.0, zorder=2)
ax.scatter(orden.modulo_elastico_mpa, y, color=COLOR_DATOS, s=70,
edgecolors='white', linewidths=0.8, zorder=5)
ax.set_xscale('log')
ax.set_yticks(y)
ax.set_yticklabels([tr(t) for t in orden.tejido], fontsize=9)
ax.set_xlabel('Módulo elástico (MPa) — escala logarítmica')
ax.set_title('¿Qué tan distintos son los tejidos del cuerpo?',
fontsize=14, fontweight='bold', pad=28)
ax.text(0.5, 1.03, 'De casi líquido (hígado) a casi piedra (hueso cortical): 5 órdenes de magnitud',
transform=ax.transAxes, fontsize=10, color='#666666', ha='center')
# Anotar los extremos
blando = orden.iloc[0]; duro = orden.iloc[-1]
ax.annotate(f'{tr(blando.tejido)}\n{es(blando.modulo_elastico_mpa,3)} MPa', xy=(blando.modulo_elastico_mpa, 0),
xytext=(blando.modulo_elastico_mpa*3, 1.2), fontsize=9, color=COLOR_DATOS, fontweight='bold',
arrowprops=dict(arrowstyle='->', color=COLOR_DATOS, lw=1.2))
ax.annotate(f'{tr(duro.tejido)}\n{es(duro.modulo_elastico_mpa)} MPa', xy=(duro.modulo_elastico_mpa, len(orden)-1),
xytext=(duro.modulo_elastico_mpa*0.04, len(orden)-2.6), fontsize=9, color=COLOR_ALERTA, fontweight='bold',
arrowprops=dict(arrowstyle='->', color=COLOR_ALERTA, lw=1.2))
fig.text(0.13, -0.03, FUENTE, fontsize=7.5, color='#999999', style='italic')
plt.savefig('figuras/hero_rango_tejidos.png', dpi=200, bbox_inches='tight')
plt.show()
Lo que llama la atención no es que el hueso sea duro — eso lo sabíamos. Es la distancia: entre el hígado y el hueso cortical hay 135.417 veces de diferencia. Es como pedirle al mismo material que se comporte como gelatina y como concreto.
La mitad blanda (hígado, pulmón, bazo, corazón, riñón) vive por debajo de 1 MPa. La mitad dura (piel, huesos, ligamento) sube de golpe. No hay un punto medio cómodo — por eso un pegamento único fracasa.
¿Puede una máquina predecir cómo se comporta un tejido?#

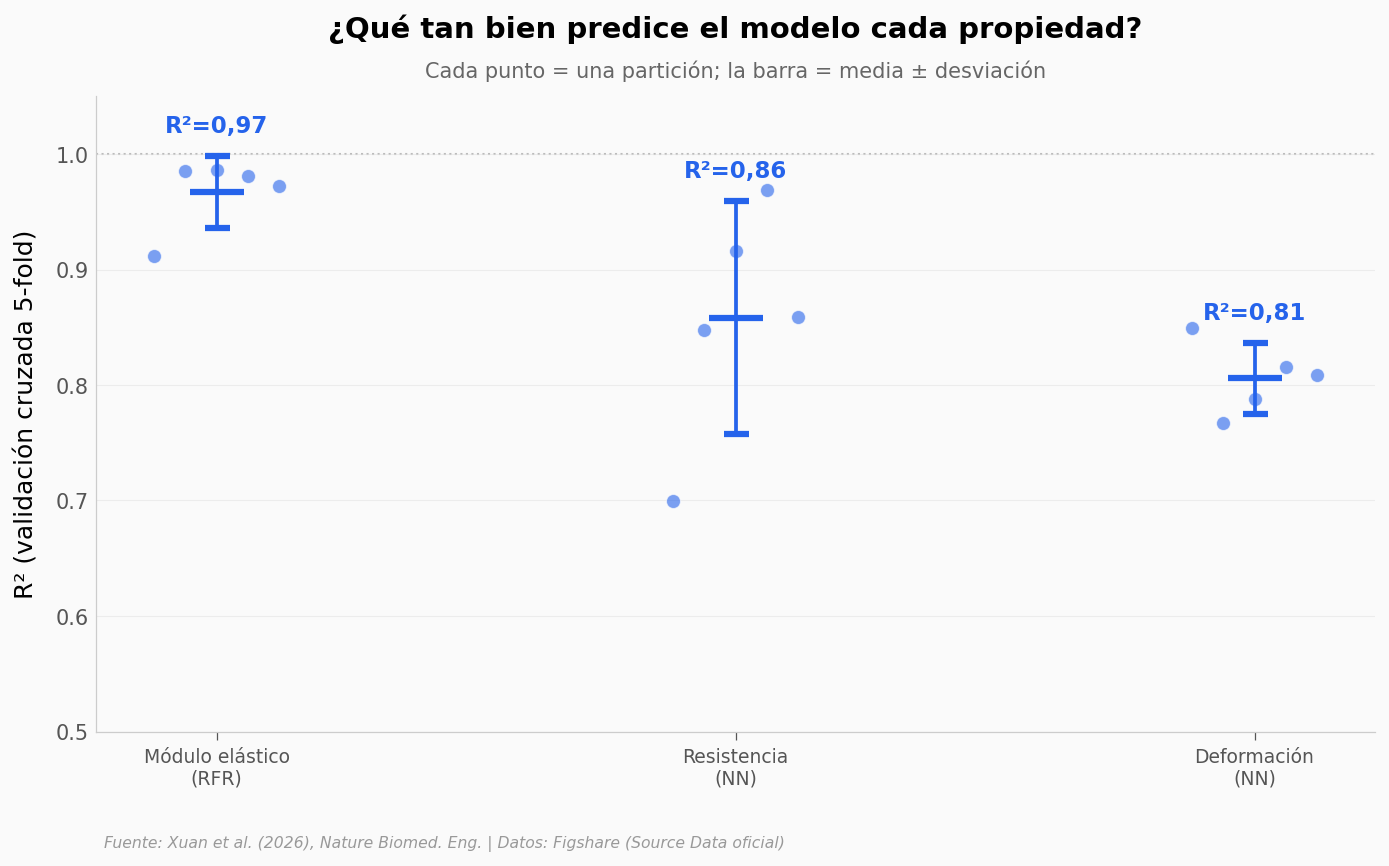

Aquí entra el machine learning. El equipo entrenó modelos (bosque aleatorio y red neuronal) para predecir tres propiedades mecánicas del pegamento a partir de su composición. La pregunta honesta: ¿qué tan bien funcionan de verdad?
fig, ax = plt.subplots(figsize=(11, 5.5))
resumen = (ml_r2.groupby(['propiedad', 'modelo'])['r2']
.agg(['mean', 'std']).reset_index())
# Traduccion de etiquetas
trad = {'Elastic modulus': 'Módulo elástico', 'Tensile Strength': 'Resistencia', 'Deformation': 'Deformación'}
resumen['label'] = resumen['propiedad'].map(trad) + '\n(' + resumen['modelo'] + ')'
resumen = resumen.sort_values('mean', ascending=False).reset_index(drop=True)
x = np.arange(len(resumen))
np.random.seed(42)
for i, row in resumen.iterrows():
folds = ml_r2[(ml_r2.propiedad == row.propiedad) & (ml_r2.modelo == row.modelo)]['r2'].values
n = len(folds)
xs = np.linspace(i - 0.12, i + 0.12, n); np.random.shuffle(xs)
ax.scatter(xs, folds, color=COLOR_DATOS, s=45, alpha=0.6,
edgecolors='white', linewidths=0.5, zorder=5)
ax.errorbar(i, row['mean'], yerr=row['std'], fmt='_', color=COLOR_DATOS,
markersize=26, markeredgewidth=3, capsize=6, capthick=1.5, zorder=6)
ax.text(i, row['mean'] + row['std'] + 0.02, f"R²={es(row['mean'],2)}",
ha='center', fontsize=11, fontweight='bold', color=COLOR_DATOS)
ax.axhline(1.0, color='#BBBBBB', linewidth=1.0, linestyle=':', zorder=1)
ax.set_xticks(x); ax.set_xticklabels(resumen['label'], fontsize=9)
ax.set_ylim(0.5, 1.05)
ax.set_ylabel('R² (validación cruzada 5-fold)')
ax.set_title('¿Qué tan bien predice el modelo cada propiedad?',
fontsize=14, fontweight='bold', pad=28)
ax.text(0.5, 1.03, 'Cada punto = una partición; la barra = media ± desviación',
transform=ax.transAxes, fontsize=10, color='#666666', ha='center')
fig.text(0.13, -0.03, FUENTE, fontsize=7.5, color='#999999', style='italic')
plt.savefig('figuras/ml_r2.png', dpi=200, bbox_inches='tight')
plt.show()
El módulo elástico lo clava (R²=0,97): el modelo casi lee la mente del material. Resistencia y deformación bajan a 0,86 y 0,81 — buenos, pero con más dispersión entre particiones. Tiene sentido: predecir cuánto se estira algo antes de romperse es más ruidoso que predecir su rigidez.

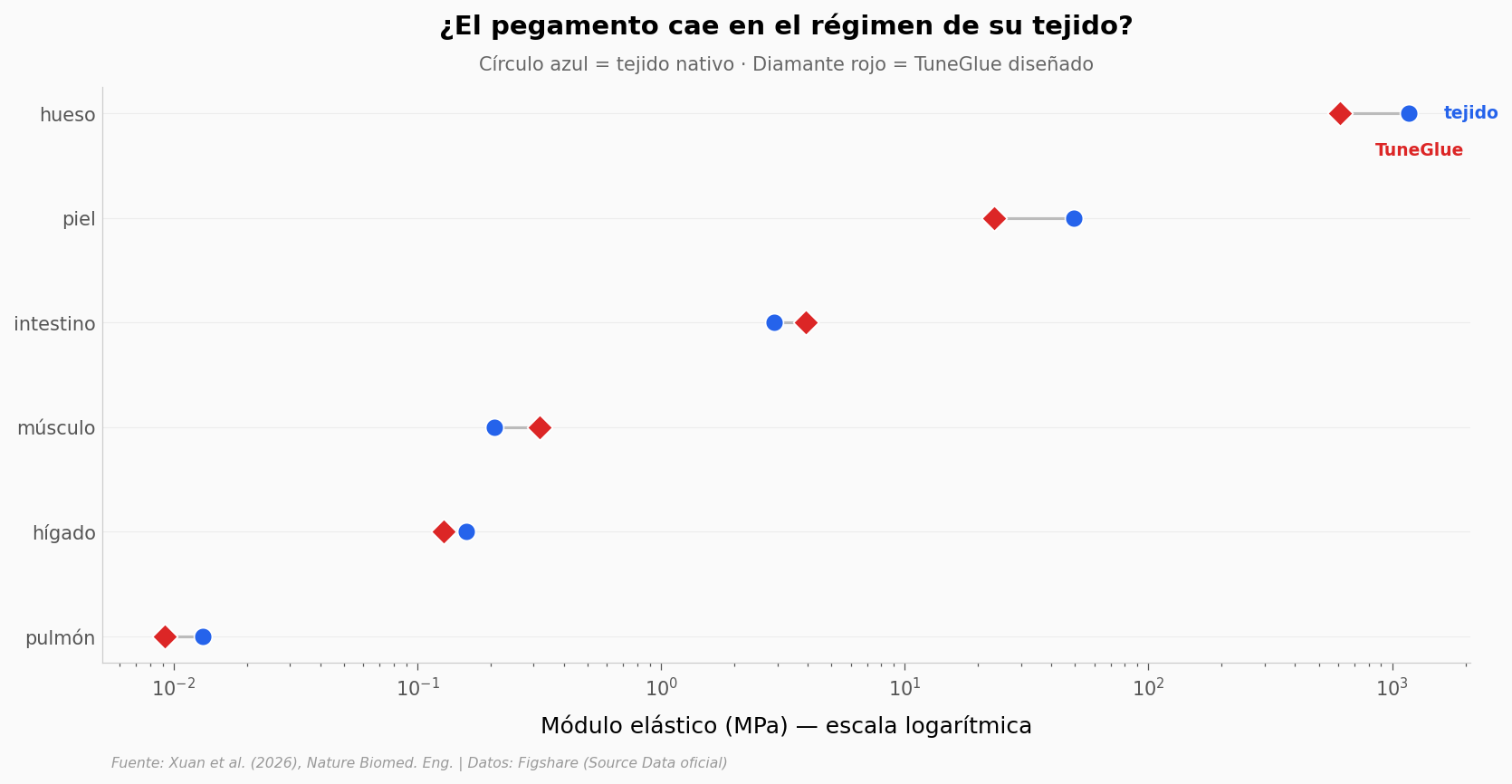

Pero predecir bien no es lo mismo que acertarle al tejido real. ¿El pegamento diseñado de verdad cae en el régimen mecánico de su órgano?
fig, ax = plt.subplots(figsize=(13, 5.5))
me = glue_tej[glue_tej.propiedad == 'modulo_elastico_mpa']
piv = me.groupby(['tejido', 'material']).valor.mean().unstack()
piv = piv.sort_values('tejido_nativo')
ypos = np.arange(len(piv))
for i, (tej, row) in enumerate(piv.iterrows()):
ax.plot([row['tejido_nativo'], row['tuneglue']], [i, i],
color='#BBBBBB', linewidth=1.5, zorder=2)
ax.scatter(piv['tejido_nativo'], ypos, color=COLOR_DATOS, s=90,
edgecolors='white', linewidths=0.8, zorder=5)
ax.scatter(piv['tuneglue'], ypos, color=COLOR_ALERTA, s=90, marker='D',
edgecolors='white', linewidths=0.8, zorder=5)
ax.set_xscale('log')
ax.set_yticks(ypos); ax.set_yticklabels([tr(t) for t in piv.index], fontsize=10)
ax.set_xlabel('Módulo elástico (MPa) — escala logarítmica')
ax.set_title('¿El pegamento cae en el régimen de su tejido?',
fontsize=14, fontweight='bold', pad=28)
ax.text(0.5, 1.03, 'Círculo azul = tejido nativo · Diamante rojo = TuneGlue diseñado',
transform=ax.transAxes, fontsize=10, color='#666666', ha='center')
# Inline labels en lugar de legend box
ax.text(piv['tejido_nativo'].iloc[-1]*1.4, ypos[-1], 'tejido', fontsize=9,
color=COLOR_DATOS, fontweight='bold', va='center')
ax.text(piv['tuneglue'].iloc[-1]*1.4, ypos[-1]-0.35, 'TuneGlue', fontsize=9,
color=COLOR_ALERTA, fontweight='bold', va='center')
fig.text(0.13, -0.03, FUENTE, fontsize=7.5, color='#999999', style='italic')
plt.savefig('figuras/glue_vs_tejido.png', dpi=200, bbox_inches='tight')
plt.show()
# Ratios glue/tejido para la lectura
piv['ratio'] = piv['tuneglue'] / piv['tejido_nativo']
print('Ratio TuneGlue/tejido (módulo elástico):')
for tej, row in piv.sort_values('ratio').iterrows():
print(f' {tr(tej):14s}: {es(row.ratio,2)}x')
Ratio TuneGlue/tejido (módulo elástico):
piel : 0,47x
hueso : 0,52x
pulmón : 0,69x
hígado : 0,81x
intestino : 1,34x
músculo : 1,54x
Cada diamante rojo aterriza pegado a su círculo azul, a lo largo de 5 órdenes de magnitud. Los ratios van de 0,47 (piel — el más flojo, el pegamento queda ~2,1x más blando) a 1,54 (músculo). Es decir: cinco de seis pegamentos caen dentro de ~2x del tejido real.

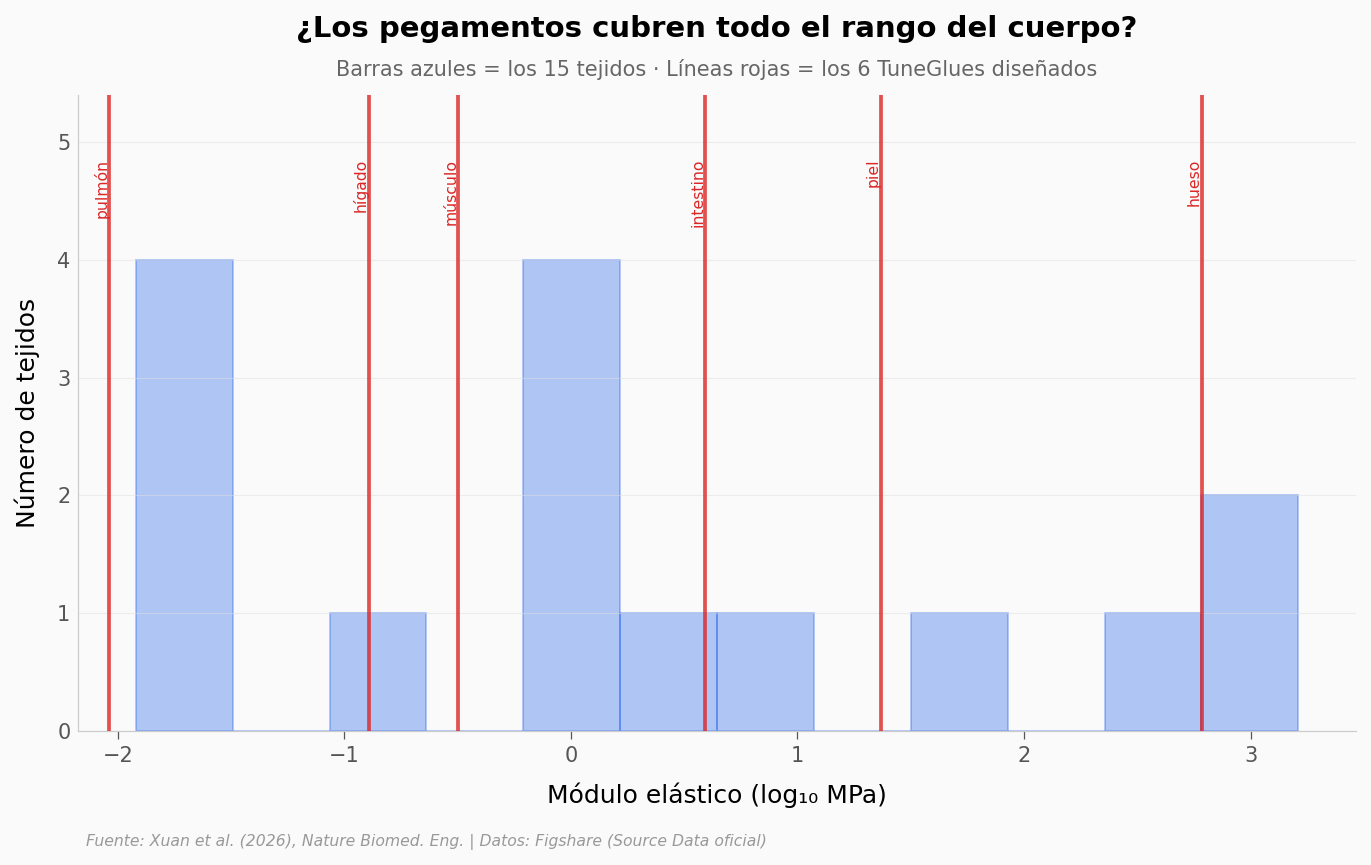

Importante no exagerar: esto es un match de régimen mecánico, no exacto. El pegamento no «iguala» al tejido — cae en su mismo vecindario, que ya es muchísimo para un material sintético. ¿Y cómo se ve eso contra toda la distribución de rigideces del cuerpo?
fig, ax = plt.subplots(figsize=(11, 5.5))
logmods = np.log10(tejidos.modulo_elastico_mpa.values)
n, bins, patches = ax.hist(logmods, bins=12, color=COLOR_DATOS, alpha=0.35,
edgecolor=COLOR_DATOS, linewidth=0.9)
y_max = n.max() * 1.35
ax.set_ylim(0, y_max)
# Marcar donde cae cada TuneGlue disenado (modulo elastico medio)
glues = piv['tuneglue']
for tej, val in glues.items():
ax.axvline(np.log10(val), color=COLOR_ALERTA, linewidth=1.8, alpha=0.8, zorder=4)
ax.text(np.log10(val), y_max*0.9, tr(tej), rotation=90, fontsize=7.5,
color=COLOR_ALERTA, ha='right', va='top')
ax.set_xlabel('Módulo elástico (log₁₀ MPa)')
ax.set_ylabel('Número de tejidos')
ax.set_title('¿Los pegamentos cubren todo el rango del cuerpo?',
fontsize=14, fontweight='bold', pad=28)
ax.text(0.5, 1.03, 'Barras azules = los 15 tejidos · Líneas rojas = los 6 TuneGlues diseñados',
transform=ax.transAxes, fontsize=10, color='#666666', ha='center')
fig.text(0.13, -0.03, FUENTE, fontsize=7.5, color='#999999', style='italic')
plt.savefig('figuras/cobertura_rango.png', dpi=200, bbox_inches='tight')
plt.show()
Lo que importa al final: ¿para una herida real?#

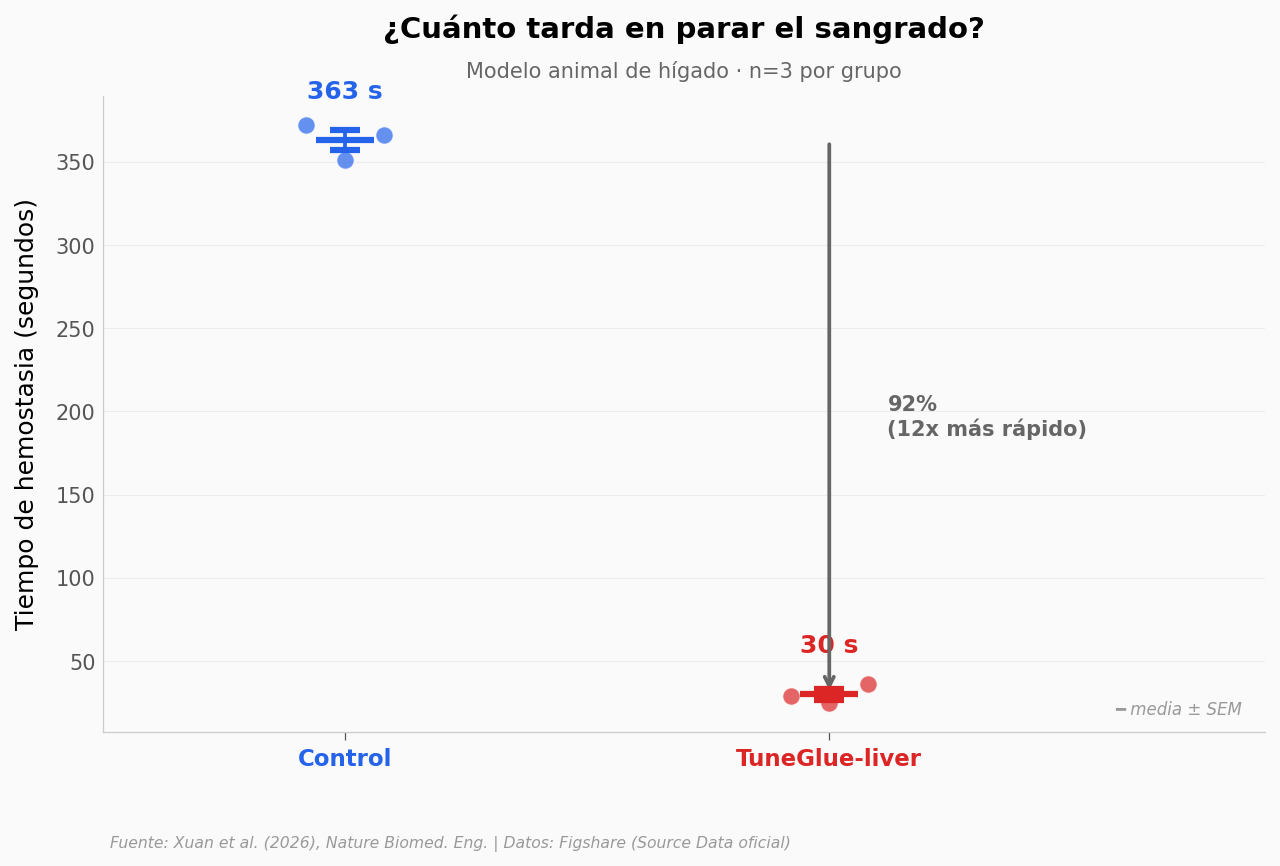

Diseñar un material elegante está bien, pero la prueba real es si detiene un sangrado. Veamos el tiempo de hemostasia —cuánto tarda en parar la sangre— en un modelo animal de hígado lesionado.
fig, ax = plt.subplots(figsize=(10, 5.5))
grupos = [('Control', hemostasia[hemostasia.grupo == 'control'].tiempo_s.values, COLOR_DATOS),
('TuneGlue-liver', hemostasia[hemostasia.grupo == 'tuneglue_liver'].tiempo_s.values, COLOR_ALERTA)]
positions = [0, 1]
np.random.seed(42)
for i, (nombre, vals, color) in enumerate(grupos):
nrep = len(vals)
xs = np.linspace(positions[i] - 0.08, positions[i] + 0.08, nrep); np.random.shuffle(xs)
ax.scatter(xs, vals, color=color, s=70, alpha=0.7,
edgecolors='white', linewidths=0.6, zorder=5)
m = vals.mean(); sem = vals.std(ddof=1) / np.sqrt(nrep)
ax.errorbar(positions[i], m, yerr=sem, fmt='_', color=color,
markersize=28, markeredgewidth=3, capsize=7, capthick=1.5, zorder=6)
ax.text(positions[i], m + 25, f'{m:.0f} s', ha='center',
fontsize=12, fontweight='bold', color=color)
c_mean = grupos[0][1].mean(); t_mean = grupos[1][1].mean()
ax.annotate('', xy=(1, t_mean), xytext=(1, c_mean),
arrowprops=dict(arrowstyle='->', color='#666666', lw=1.8))
ax.text(1.12, (c_mean + t_mean) / 2,
f'{(c_mean-t_mean)/c_mean*100:.0f}%\n({c_mean/t_mean:.0f}x más rápido)',
fontsize=10, color='#666666', va='center', fontweight='bold')
ax.set_xticks(positions); ax.set_xticklabels(['Control', 'TuneGlue-liver'], fontsize=11, fontweight='bold')
ax.get_xticklabels()[0].set_color(COLOR_DATOS); ax.get_xticklabels()[1].set_color(COLOR_ALERTA)
ax.set_xlim(-0.5, 1.9)
ax.set_ylabel('Tiempo de hemostasia (segundos)')
ax.set_title('¿Cuánto tarda en parar el sangrado?',
fontsize=14, fontweight='bold', pad=28)
ax.text(0.5, 1.03, 'Modelo animal de hígado · n=3 por grupo',
transform=ax.transAxes, fontsize=10, color='#666666', ha='center')
ax.text(0.98, 0.02, '━ media ± SEM', transform=ax.transAxes,
fontsize=8, color='#999999', ha='right', va='bottom', style='italic')
fig.text(0.13, -0.03, FUENTE, fontsize=7.5, color='#999999', style='italic')
plt.savefig('figuras/hemostasia.png', dpi=200, bbox_inches='tight')
plt.show()
u, p = stats.mannwhitneyu(grupos[0][1], grupos[1][1], alternative='two-sided')
print(f'Control: {c_mean:.0f} s → TuneGlue: {t_mean:.0f} s')
print(f'Mann-Whitney U={u:.0f}, p={es(p,2)} (n=3 vs 3 — ver nota en la tabla)')
Control: 363 s → TuneGlue: 30 s
Mann-Whitney U=9, p=0,10 (n=3 vs 3 — ver nota en la tabla)
Lo que los datos soportan#
Afirmación |
¿Soportada? |
Detalle |
|---|---|---|
Los 15 tejidos abarcan 5 órdenes de magnitud en rigidez |
✅ |
Hígado 0,012 MPa → hueso cortical 1.625 MPa = 135.417x. Lectura directa del Source Data |
El ML predice el módulo elástico con alta precisión |
✅ |
R²=0,97 (5-fold CV, bosque aleatorio). Resistencia 0,86 y deformación 0,81: buenos con más dispersión |
Cada TuneGlue cae en el régimen mecánico de su tejido |
⚠️ |
5/6 dentro de ~2x; piel es el más flojo (2,1x más blando). Match de régimen, NO exacto |
TuneGlue-liver acelera la hemostasia ~12x |
⚠️ |
363 s → 30 s (−92%) en modelo animal. Efecto enorme, pero n=3 vs 3: p=0,10 es el mínimo posible con ese n, no es significancia estadística |
Limitaciones: Todos los resultados in vivo (adhesión, hemostasia, cicatrización) son en modelos animales, no en humanos ni en clínica. La hemostasia tiene n=3 por grupo — muestra la dirección y magnitud, no prueba estadística. El «match» tejido-pegamento es de orden de magnitud, no exacto. Los autores enmarcan la plataforma como prometedora, no como tecnología clínica probada.
Ahora tú#
Los datos están cargados. Tres preguntas para explorar:
¿Cuál TuneGlue tiene el peor match? Calcula el ratio
tuneglue/tejido_nativopara la resistencia (no solo el módulo) y compáralo con el del módulo elástico. ¿El mismo tejido es el más difícil en ambas propiedades? Pista: filtraglue_tejporpropiedad == 'resistencia_mpa'.¿La adhesión sigue la rigidez del tejido? Cruza
adhesion(kPa por TuneGlue) contejidos(módulo elástico). ¿El pegamento del hueso pega 580x más que el del pulmón porque el hueso es más rígido? Pista: une por nombre de tejido y grafica adhesión vs módulo en escala log-log.¿Qué pasa con la deformación? Es la propiedad con menor R² (0,81). Mira la dispersión entre particiones en
ml_r2— ¿por qué cuesta más predecirla?
# --- EXPERIMENTA AQUÍ ---

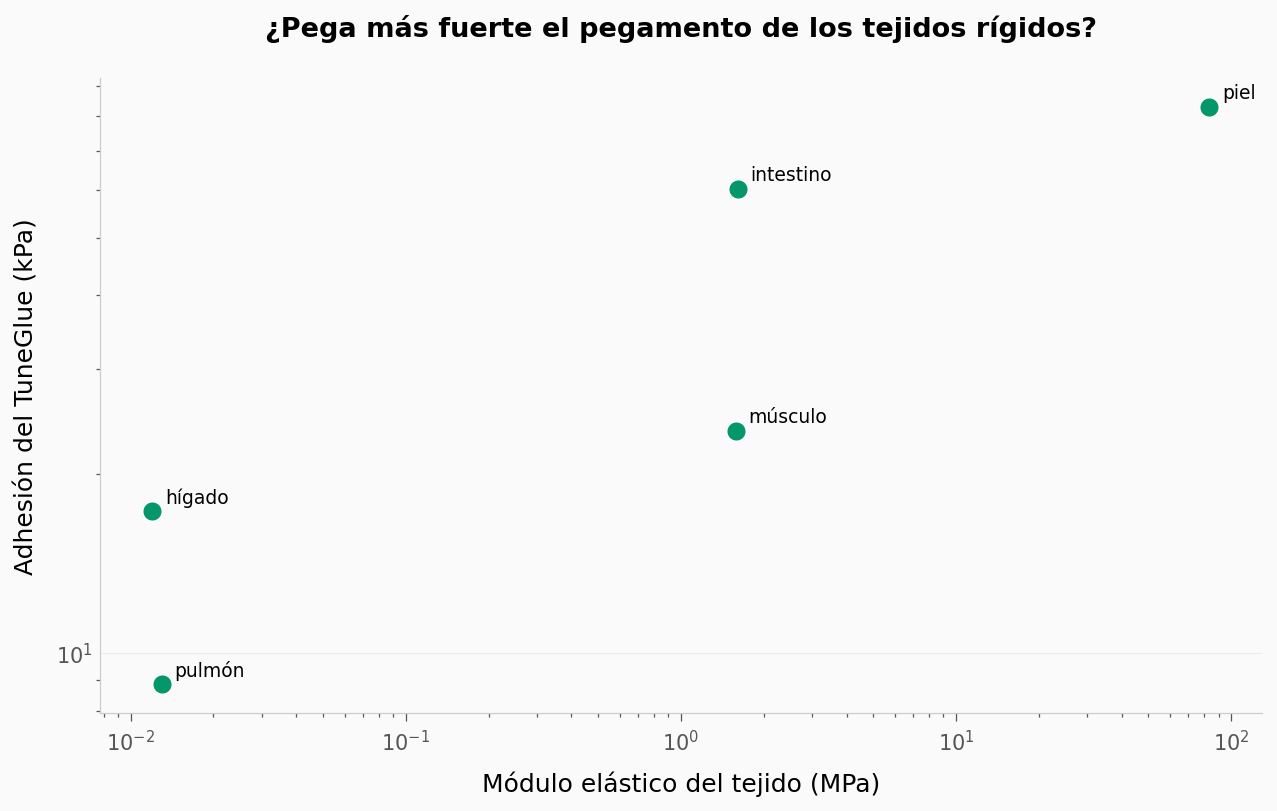

# Pregunta 2: ¿la adhesión sigue la rigidez del tejido?
adh_media = adhesion.groupby('tuneglue').adhesion_kpa.mean()
mod_tejido = tejidos.set_index('tejido').modulo_elastico_mpa
cruce = pd.DataFrame({'adhesion_kpa': adh_media}).join(
mod_tejido.rename('modulo_mpa'), how='inner')
fig, ax = plt.subplots(figsize=(10, 5.5))
ax.scatter(cruce.modulo_mpa, cruce.adhesion_kpa, color=COLOR_SECUNDARIO,
s=90, edgecolors='white', linewidths=0.8, zorder=5)
for tej, row in cruce.iterrows():
ax.annotate(tr(tej), (row.modulo_mpa, row.adhesion_kpa),
fontsize=9, xytext=(6, 4), textcoords='offset points')
ax.set_xscale('log'); ax.set_yscale('log')
ax.set_xlabel('Módulo elástico del tejido (MPa)')
ax.set_ylabel('Adhesión del TuneGlue (kPa)')
ax.set_title('¿Pega más fuerte el pegamento de los tejidos rígidos?',
fontsize=13, fontweight='bold', pad=20)
plt.show()
rho, pval = stats.spearmanr(cruce.modulo_mpa, cruce.adhesion_kpa)
print(f'Correlación de Spearman (rigidez vs adhesión): rho={es(rho,2)}, p={es(pval,3)}, n={len(cruce)}')
Correlación de Spearman (rigidez vs adhesión): rho=0,90, p=0,037, n=5
Fuentes#
Paper: Machine learning-guided design of mechanoadaptive bioglues for multitissue trauma and first-aid applications
Nature Biomedical Engineering, 2026-06-11 · paywall
Dataset canónico: Dataset for «Machine Learning-Guided Design of Mechanoadaptive Bioglues for Multi-Tissue Trauma and First-Aid Applications»
Figshare — Source Data oficial (mismo DOI): propiedades mecánicas de 15 tejidos, validación ML 5-fold, comparación TuneGlue–tejido, adhesión y hemostasia
15 afirmaciones verificadas contra estas fuentes
